既要绿电消纳，又要配网安全：安科瑞光储协同控制实战解析

一、工商业分布式光伏运行现存矛盾

制造企业大面积铺设屋顶光伏后，日常用能出现两类突出问题： 午间光伏发电出力大幅超过厂区生产负荷，富余电量无法就地消化，部分区域并网规则不允许余电反送电网，只能降低光伏出力，造成清洁能源浪费； 大量光伏功率持续注入厂区配电系统，容易出现母线电压波动、变压器负载超限等情况，带来配网运行隐患。 光储协同控制设备可统筹光伏、储能、变压器运行状态，平衡绿电自用需求与配网运行规范，成为工厂节能改造关键配套设备。

二、项目基础概况

本次落地项目为西安的光储一体化工程，厂区光伏总装机 4MW，配套储能总容量 1.56MWh，厂区配置两路独立 10kV 市电进线，厂房分布在两条供电线路下。

项目改造目标包含多项管控需求：

1. 午间富余光伏发电量依靠储能完成就地存储；

2. 电价高峰时段储能放电，减少市电采购；

3. 两路进线分别实现防逆流管控，规避电网考核；

4. 实时监测变压器负载，避免过载运行；

5. 全部光伏、储能设备运行数据线上可查看。

项目采用两台ACCU-800 协调控制器，分别对应两条 10kV 线路独立管控，两套系统物理、逻辑互不干扰，数据统一上传 AcrelEMS 3.0 能源平台。

三、整套光储控制系统架构

整体分为三层结构，层级分工清晰：

1. 设备采集层

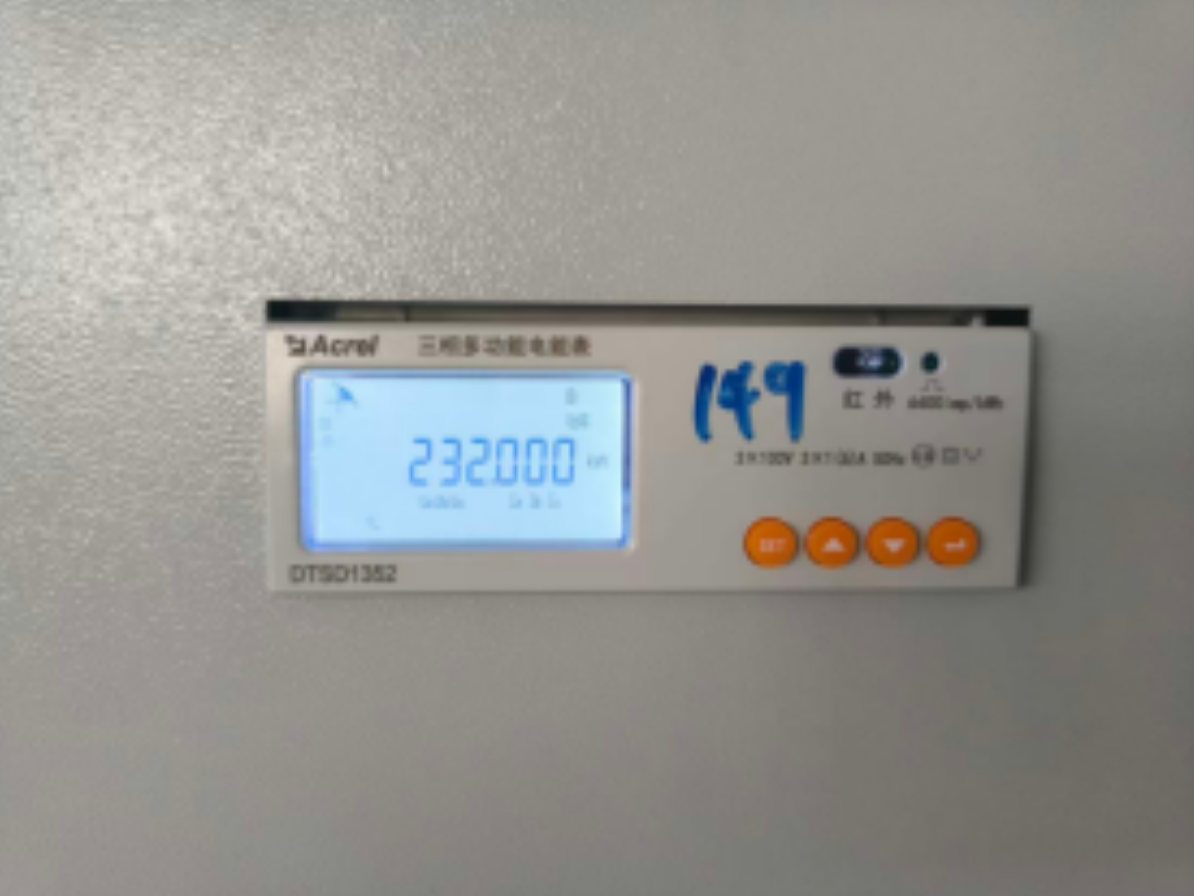

部署 DTSD1352 多功能电表、光伏逆变器、储能 BMS/PCS 设备，实时采集进线功率、变压器负载、光伏出力、储能荷电量等运行数据，通过 RS485 总线上传至控制器。

2. 边缘控制层

核心设备为 ACCU-800 协调控制器，本地完成数据运算、策略判断，直接下发储能充放电、光伏限功率指令，无需依赖云端下发控制指令，断网状态基础管控逻辑可持续运行。

3. 云端应用层

搭载 AcrelEMS 3.0 智慧能源管理平台，仅负责数据存储、远程查看，运维人员通过电脑、手机 APP 调取功率曲线、储能状态、控制策略记录。

四、系统核心运行管控能力

1 光伏余电就地消纳

午间光伏出力高于厂区负荷时，控制器识别富余功率，自动控制储能进入充电状态，吸纳多余绿电，减少光伏降额运行时长，提升厂区光伏自用比例。

2 峰期储能负荷跟踪

预设电价高峰时段，系统自动控制储能向外放电，弥补厂区用电缺口，降低高峰时段市电购电总量，压缩用电成本。

3 进线防逆流管控

两台控制器分别监测两条 10kV 进线功率流向，一旦检测反向送电趋势，同步调整储能充放电功率，必要时限制光伏输出，维持功率单向流动，避免产生电网考核费用。

4 变压器负载防护

持续采集各厂房变压器实时负载率，负载数值临近预警区间时，自动下调储能充电功率或切换至放电模式，把负载稳定在安全区间，规避过载故障。

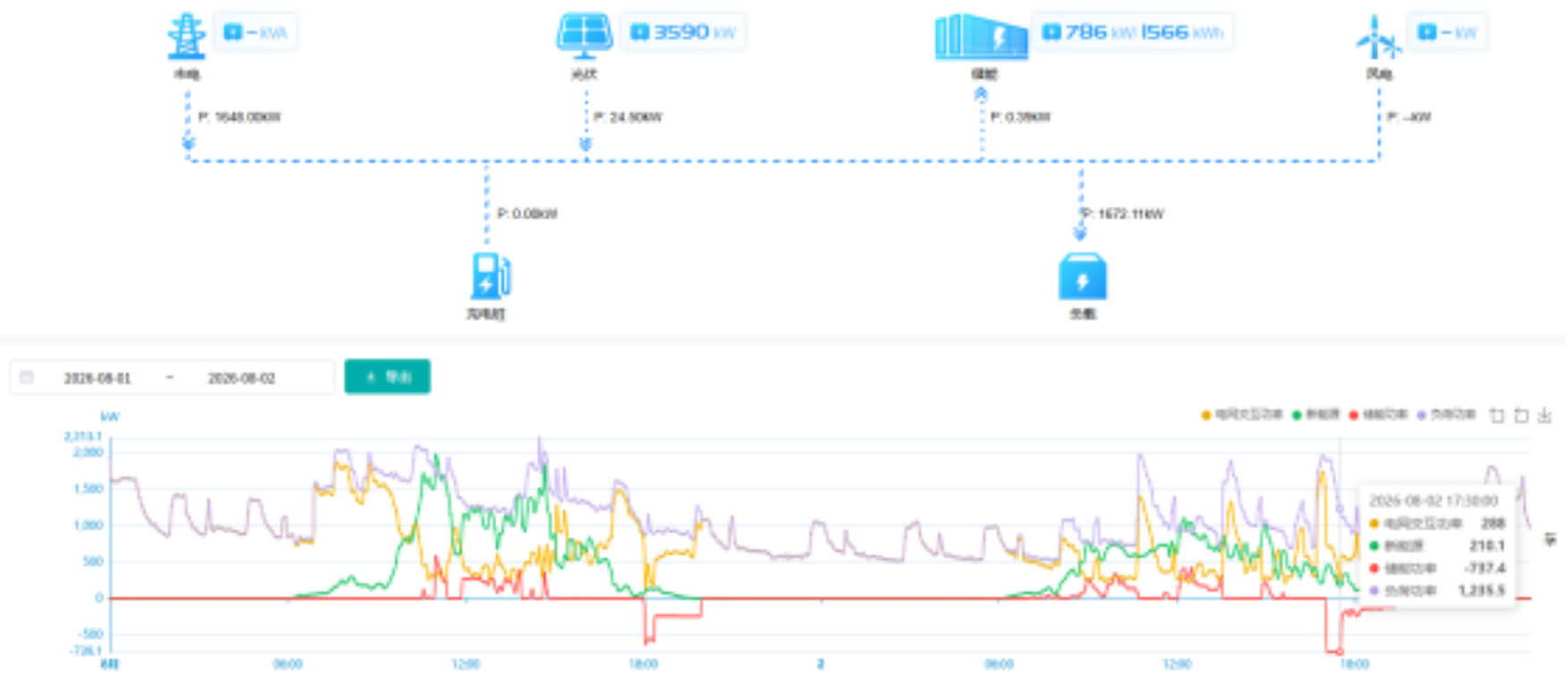

5 线上可视化运维

平台内置策略配置页面，可新建、调整各类控制规则，完整留存每日运行曲线、设备状态记录，运维人员不用现场巡检即可掌握全厂光储运行情况。

五、方案落地综合收益

1. 能源利用优化：储能吸纳午间富余光伏，减少弃光情况，高峰放电降低市电消耗；

2. 配网安全保障：防逆流、变压器负载调节双重机制，降低光伏接入带来的配电隐患；

3. 运维简化：集中线上平台汇总全部设备数据，故障、异常状态自动留存记录；

4. 适配多场景：整套架构可复制，适用于各类有屋顶光伏的生产制造厂区。

六、安科瑞完整光储微电网整体方案

安科瑞可提供从前端计量、边缘协调控制、储能变流器到云端能源平台的全套产品体系，覆盖分布式光伏、储能、厂区配电全链路监测与协同调度，适配工厂、产业园等工商业光储项目改造。
