从“电流保护”到“设备守护”：SST场景下弧光保护的演进与实践

过去，传统配电系统中的保护主要围绕电流展开。

无论是过流保护、短路保护还是接地保护，本质上都是在故障发生后，通过检测电流变化来判断是否需要切除故障。

这种方式适用于传统工频变压器时代。

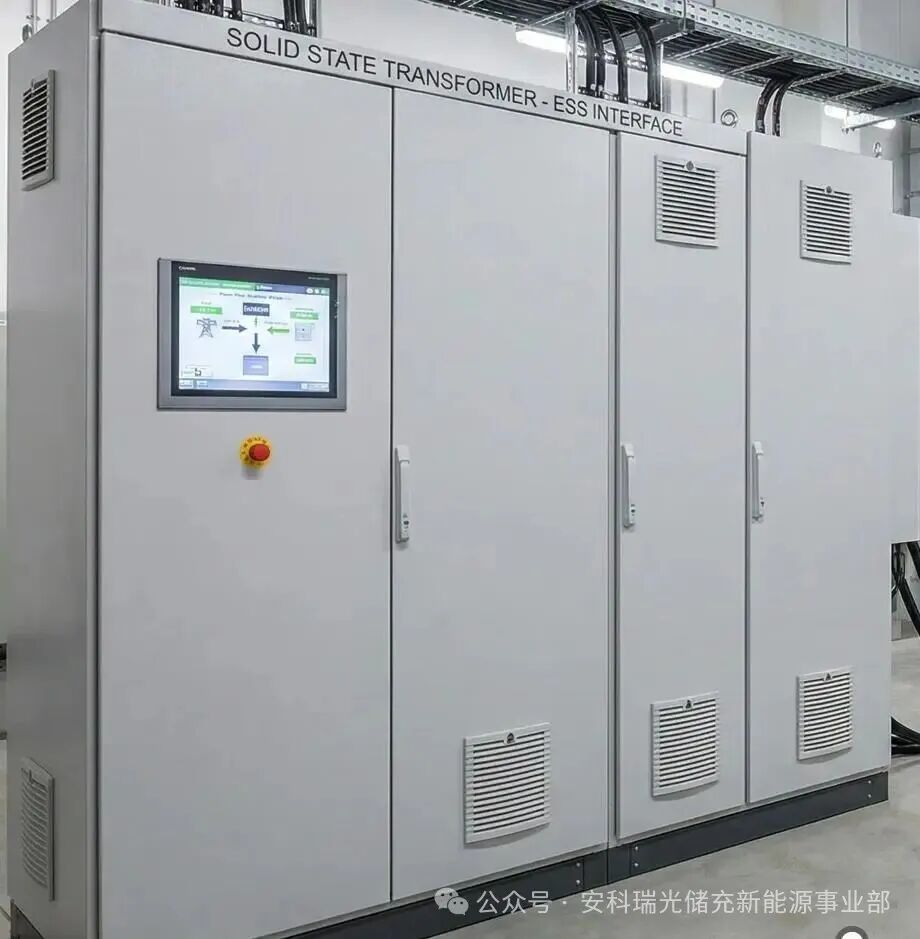

但SST不同。

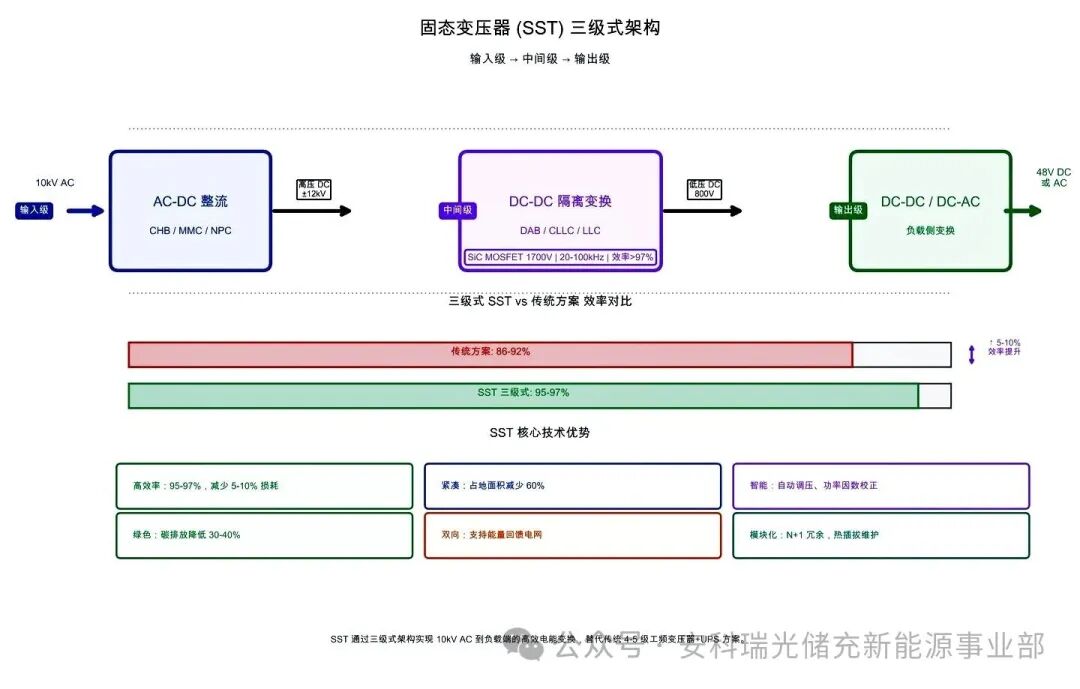

SST内部不仅包含高频变压器，还集成了整流器、逆变器、DC Link、高压母线、SiC功率模块等大量电力电子单元，设备内部连接点数量明显增加，功率密度更高，结构也更加紧凑。

这意味着，设备运行时需要关注的不只是"有没有大电流"，还需要关注连接状态、绝缘状态以及局部异常的发展过程。

换句话说，保护对象已经从单纯的电气故障，逐渐扩展到设备运行状态本身。

在实际运行中，一些故障往往经历一个逐渐发展的过程。

例如：

铜排连接松动；开关触头接触不良；电缆端子压接异常；柜内绝缘下降；金属异物进入柜体。

这些问题在初期未必会引起明显的过流，但可能先出现局部放电、局部发热，甚至形成电弧。

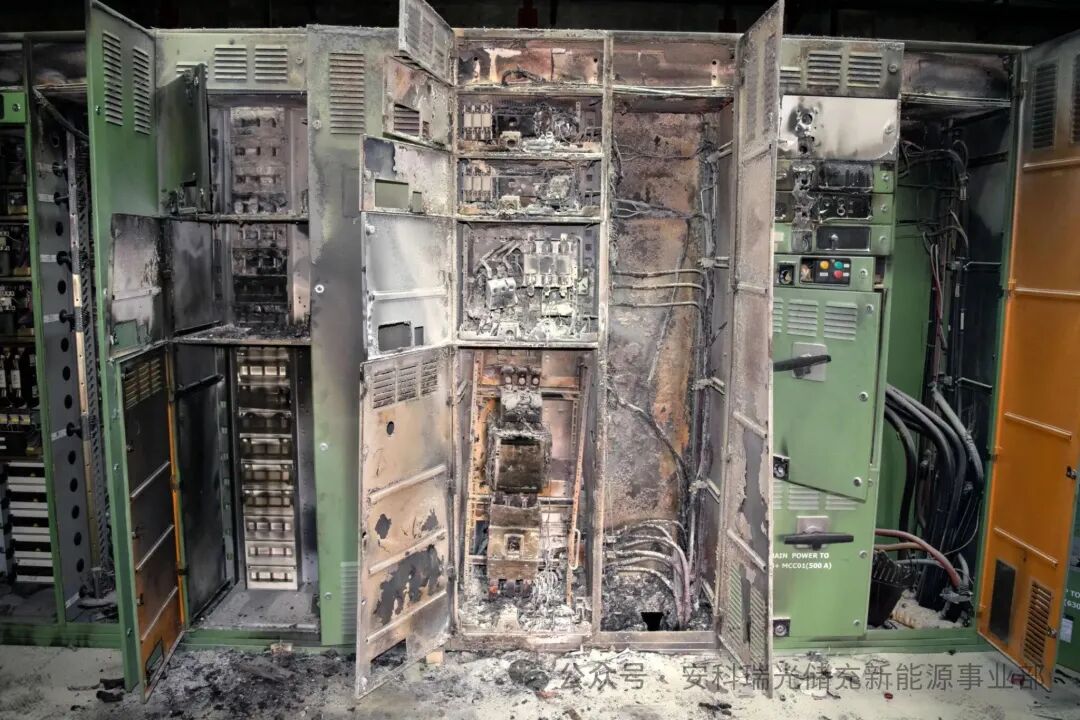

如果电弧持续存在，高温会进一步破坏绝缘、烧蚀导体，并可能引发相间短路，导致故障范围扩大。

对于内部空间更加紧凑的SST而言，一旦电弧形成，其影响往往传播更快，对功率模块、母排及周边器件都可能造成较大影响。

因此，越来越多的工程项目开始关注一个问题：

能否在故障还没有发展成严重短路之前，就及时发现并采取保护措施？

电弧产生时，会同时伴随强烈光辐射、局部高温以及电气量变化。

相比单纯等待故障电流升高，弧光保护增加了对光信号的监测，使保护系统能够更早识别异常。

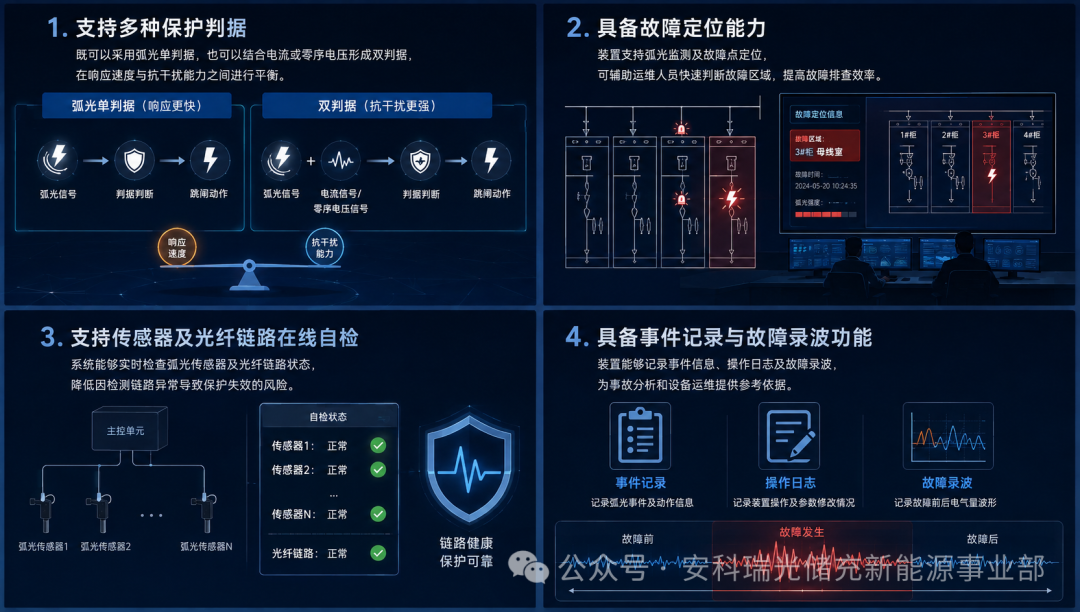

安科瑞ARB6系列弧光保护装置，其保护逻辑支持弧光单判据、弧光与电流双判据以及弧光与零序电压双判据等方式，可根据不同应用场景进行配置。

安科瑞ARB6系列弧光保护装置

在满足动作条件时，弧光单判据动作时间可达毫秒级，弧光与电流双判据也保持较快响应速度。

对于SST这类对故障扩散速度较为敏感的设备而言，更快识别异常意味着能够缩短电弧持续时间，为降低故障影响提供更多时间窗口。

弧光保护并不是覆盖整个柜体，而是针对容易产生电弧的位置进行着重监测。

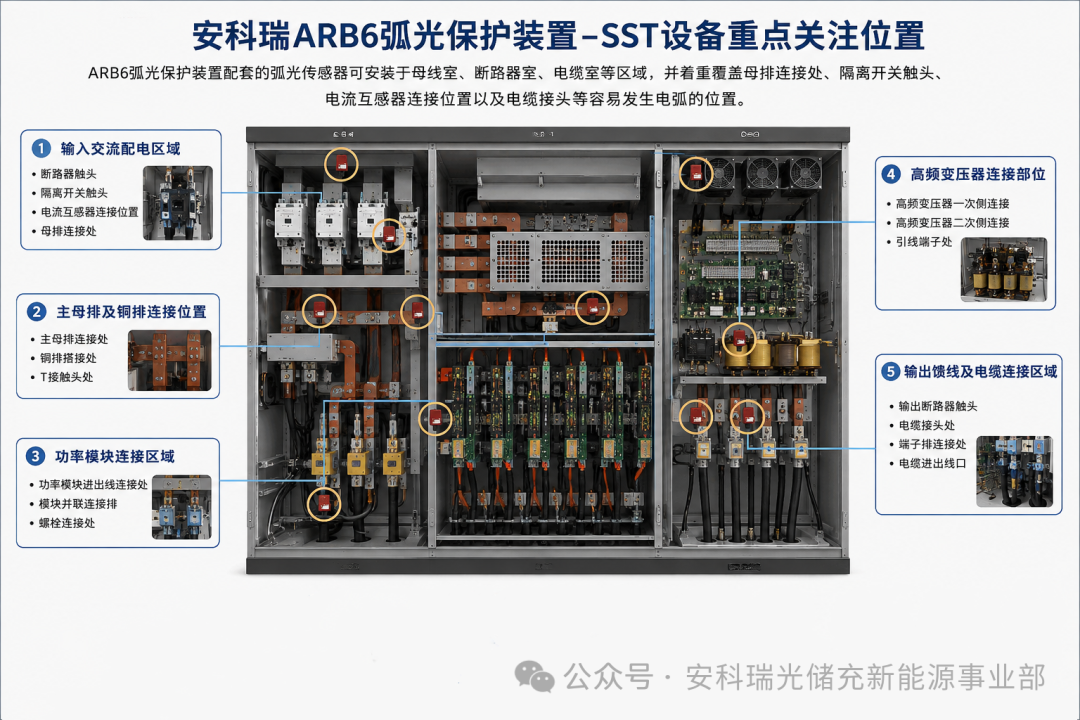

安科瑞ARB6弧光保护装置配套的弧光传感器可安装于母线室、断路器室、电缆室等区域，并着重覆盖母排连接处、隔离开关触头、电流互感器连接位置以及电缆接头等容易发生电弧的位置。

结合SST设备结构，可着重关注以下位置：

输入交流配电区域；

主母排及铜排连接位置；

功率模块连接区域；

高频变压器连接部位；

输出馈线及电缆连接区域。

这些区域既是电流集中流经的位置，也是连接件较多、运行工况较复杂的部位，更适合作为弧光监测的要点区域。
