工商业光储选型避坑！6种并网方案全对比！

当前，工商业光储系统正加速走向一体化、规模化、智能化。在“双碳"目标和分时电价政策的双重驱动下，“光伏+储能"不再是可选项，而是工商业降本增效的必选项。然而，很多企业在落地时常常困惑：光伏和储能到底该怎么并网？余电能不能上网？防逆流怎么做？

今天，我们结合安科瑞多年实践经验，把6种常见的小型分布式光储系统设计方案（覆盖10kV、AC380V、AC220V）一次性讲清楚。无论你是园区业主、工程总包，还是运维人员，都能找到适合你的那一种。

一、并网型光储系统：6种主流方案对比

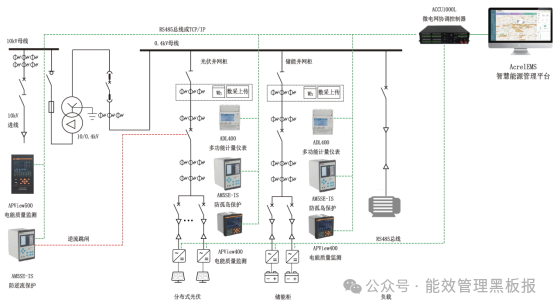

方案1：AC380V并网 · 光伏储能单独并网，余电不上网

一句话场景：电网严禁余电上网，企业自身负荷消纳光伏发电。

运行逻辑：光伏优先供负载，余电给储能充电；储能满电后，协调控制器主动降光伏功率，若仍存在逆流，防逆流保护装置直接断开光伏并网柜——严格防逆流，绝不上网。

核心优势：不用担心电网考核罚款。

注意：需设置两套并网柜（光伏+储能），增加设备及安装成本。

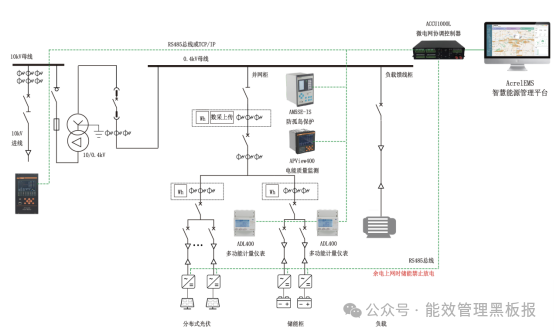

方案2：AC380V并网 · 光伏储能共用并网点，余电上网

一句话场景：当地电网友好，余电上网收益可观，且允许余电上网。

运行逻辑：光伏优先供负载，余电先充储能；储能满电后，多余电量可上网。但需注意——余电上网期间禁止储能放电，同时协调控制器会主动调节光伏逆变器，避免在谷电价时段余电上网（防止触及全年自消纳比例考核）。

核心优势：接线简单，只需一个并网柜，节省投资。

注意：控制逻辑复杂，部分地区可能不符合当地并网要求，需提前报备。

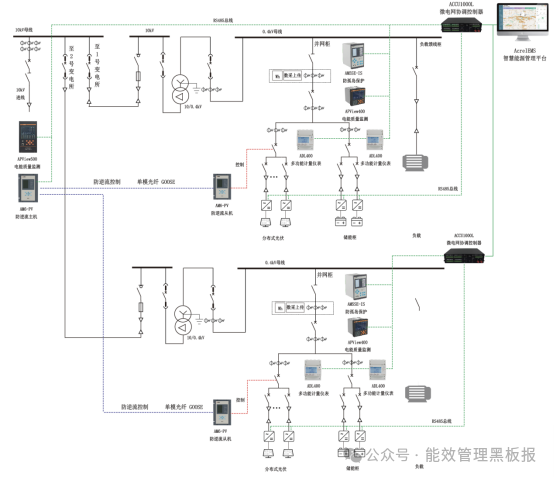

方案3：AC380V并网 · 多点分散并网，自发自用，余电不上网

一句话场景：大型园区，光伏并网点多、分布分散，距离远。

运行逻辑：采用“防逆流主机+从机"架构。主机安装在进线柜监测逆功率，通过光纤与各并网点从机通信；当逆流超标时，主机命令从机依次断开光伏并网断路器。严格防逆流，无需集中并网。

核心优势：合规就地消纳，避免大面积园区逆功率考核。

注意：需铺设光纤网络用于防逆流控制，增加布线成本。

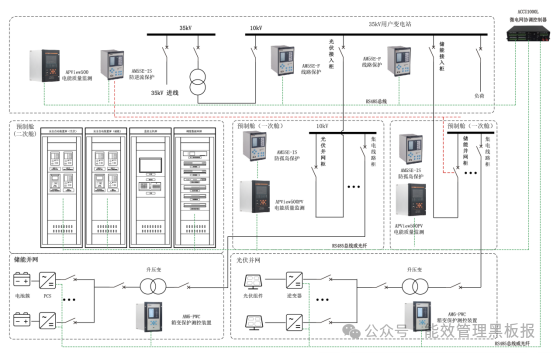

方案4：AC10kV并网 · 光伏储能分别升压并网，自发自用，余电不上网

一句话场景：负荷稳定、光伏安装容量大的园区（例如几兆瓦级以上）。

运行逻辑：光伏和储能分别升压至10kV并网，接受电网调度。光伏优先供负载，余电充储能；储能满电后主动降光伏功率，必要时断开光伏并网断路器，严格防逆流。

核心优势：适合大容量接入，就地消纳，合规可靠。

注意：需配置调度通信设备，数据上传电网调度系统，成本较高。

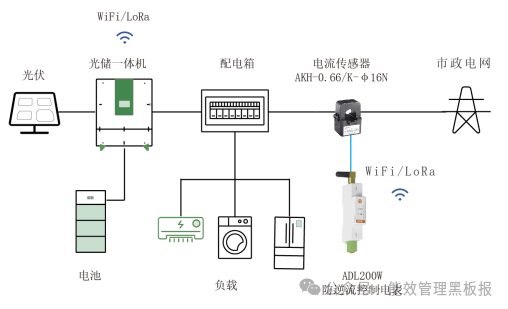

方案5：光储一体机 · 户用/小型建筑，自发自用，余电不上网

一句话场景：户用光伏、小型商业建筑，希望安装简单、投资小。

运行逻辑：光伏和储能都接入一台光储一体机。在进线处安装防逆流监测仪表，通过WiFi或LoRa与一体机通信，实时调节功率输出，防止向电网送电。

核心优势：安装接线极简，占地小，投资门槛低。

注意：适用于单相或小三相系统，容量一般不超过30kW。

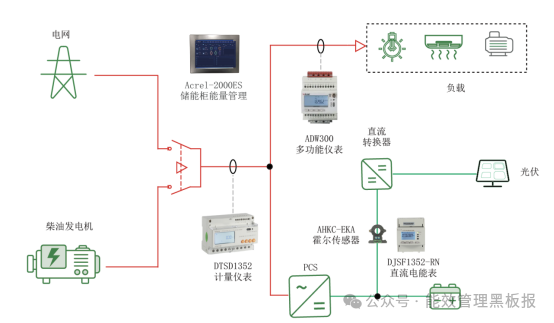

方案6：光储柴一体柜 · 弱电网区域，并/离网切换

一句话场景：电网不稳定、经常停电的偏远工厂或基站。

运行逻辑：光储柴一体化柜内，光伏和储能直流耦合，统一通过PCS变流。并网时优先光伏→电网→储能→柴发；电网故障时，ATS自动切换至柴发，PCS转为离网模式独立带载。EMS监测到储能电量过低时自动启动柴发。

核心优势：高度集成，安装简单，一柜解决“光+储+柴"备用电源。

注意：设备成本相对较高，适合对供电可靠性要求的场景。

二、关键二次设备：保障安全、合规、智能

无论采用哪种方案，都离不开下面几类核心设备。它们就像是光储系统的“神经系统"和“安全卫士"。

• 协调控制器（ACCU-1000L）：数据采集、策略控制的大脑。负责收集光伏、储能、负载数据，下发防逆流、削峰填谷等指令。

• 防孤岛保护装置（AM5SE-IS）：电网停电时，0.2秒内切断并网开关，防止光伏/储能孤岛运行向电网反送电，保护检修人员安全。

• 防逆流保护装置（AM5SE-IS / AM6-PV）：实时监测并网点功率，一旦检测到逆流（功率倒送电网），立即降功率或断开并网开关。对于多点分散场景，采用“主机+从机"光纤方案。

• 电能质量监测装置（APView400/APView500PV）：实时监测谐波、电压波动、闪变、暂升暂降等，满足电能质量监测要求，辅助故障分析。防逆流检测电表（ADL200M/ADL400M）：50ms功率快速刷新，用于户用光储实时联动逆变器调节发电量，实现精细防

• 这些设备共同实现了分布式场站 “可观、可测、可调、可控" 的四可要求，让光储电站安全、合规、高效运行。

三、智慧能源管理平台：云边协同

单个并网方案只是“四肢"，真正的大脑是AcrelEMS 3.0智慧能源管理平台。平台采用B/S架构，支持“1+N"接入模式——一个平台管理N个分布式场站。

它把光伏、储能、充电桩、可控负荷等聚合在一起，结合发电预测、负荷预测、电价曲线、电网调度指令，动态调整控制策略（例如：峰时放电、谷时充电、防逆流限功率）。通过“云-边-端"协同，保障微电网合规并网、经济高效。

简单说：你不用再人工盯着功率曲线，平台会自动帮你省钱、避峰、防考核。

四、总结：安科瑞光储一体化方案，一站式解决核心痛点

从AC220V户用一体机，到AC380V工商业单点/多点并网，再到10kV大容量接入及光储柴离网系统，安科瑞提供全电压等级、全场景覆盖的光储解决方案。

我们以 AcrelEMS智慧能源管理为大脑，以安全合规为根基，以高效集成为手段，帮助企业实现：

• 降本：提升光伏自消纳率，利用峰谷价差套利；

• 降耗：减少逆流考核罚款，优化用能结构；

• 安全：防孤岛、防逆流、电能质量全面监测；

• 智能：云边协同，自动策略，无人值守。

如果你正在规划或改造分布式光储项目，欢迎留言或私信，我们将为您提供一对一的方案设计与设备选型支持。

让每一度绿电，都用得其所。
