《零碳园区解决方案》

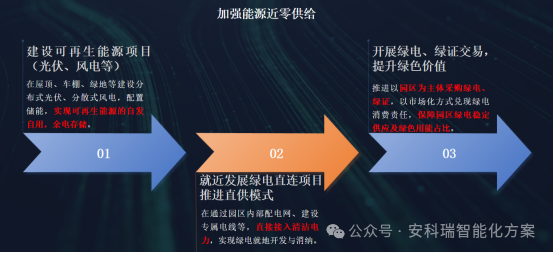

能源端-分布式能源

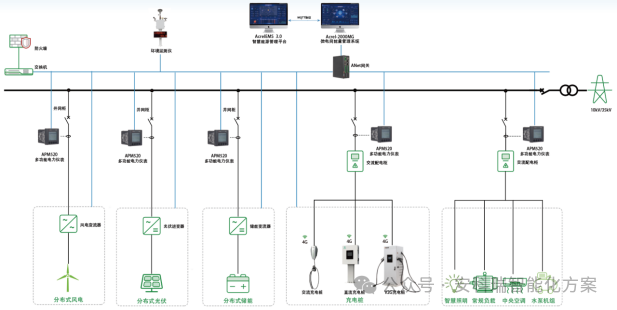

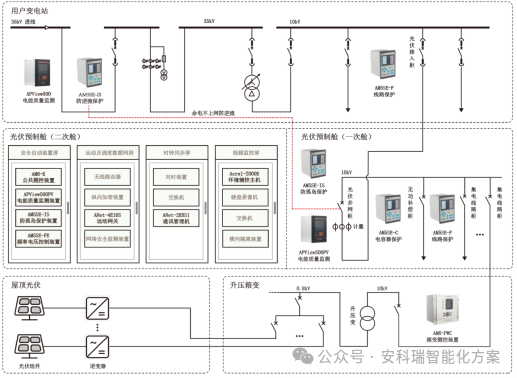

能源端-分布式光伏接入方案

分布式光伏发电监控系统装设的电力二次部分主要有继电保护及安全自动装置，如线路保护、安全自动装置、防孤岛保护、防逆流保护等设备；

为满足调度自动化要求，需配置“四可”设备、远动系统、对时设备及安全防护装置；

为满足系统电量统计，需配置电能计量装置，如关口计量表、并网电能表、自用电计量电能表及采集终端等装置；

为满足并网电能质量的要求，需要配置电能质量监测装置；同时建立整个光伏系统的通信设备，满足系统的互联互通和可管理性。并搭配监控系统，如Acrel-1000DP实现光伏监控管理。

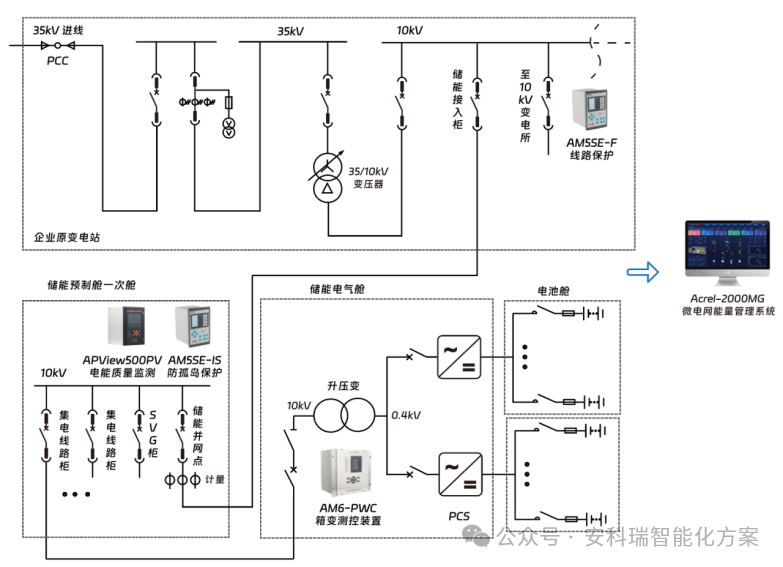

能源端-分布式储能接入方案

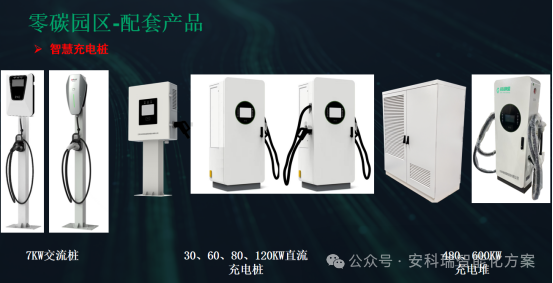

充电系统由交直流充电桩、充电堆等设备组成，如AEV300-DC系列及AEV300-AC系列。

同时针对配电回路，增加限流式保护器ASCP200/300系列；并进行交直流计量，如ADL系列、DJSF系列。

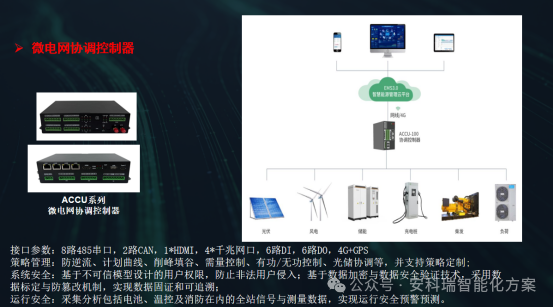

另外针对充电桩的协调控制器搭配协调控制器，如ACCU系列。

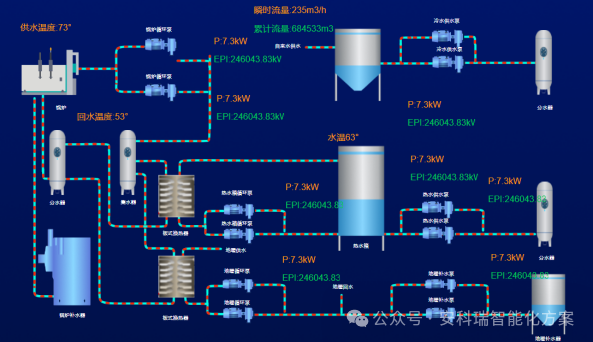

资源端-供热系统管理

实时监测分析动环参数、电气参数、运行工况、视频监控等内容；可通过平台对制冷系统设备进行远程控制，包括设备启停状态切换、控制模式（远程/就地）（远程/就地）切换，以及关键参数调节，保障制冷系统高效稳定运行。

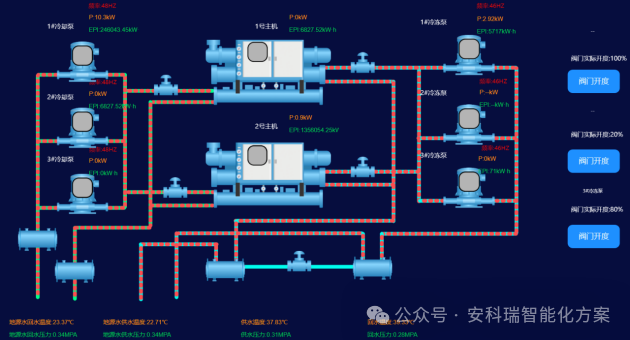

资源端-制冷系统管理

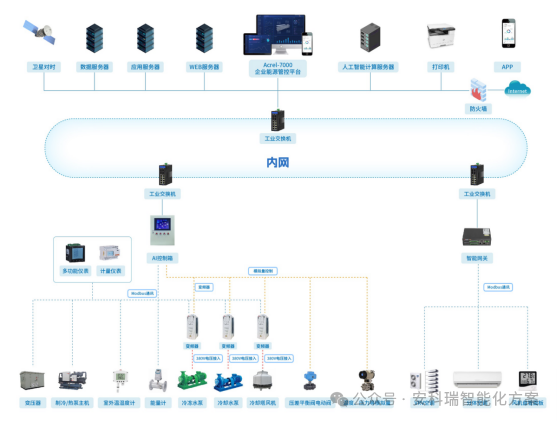

资源端-空调智慧管理

1、中央空调系统有冷热源系统和空气调节系统（末端风系统）组成。

2、在相同的客观环境下，末端设备的启停数量和风温、风速的设定决定了中央空调系统整体电耗水平。

3、负荷调峰-中央空调AI调优：结合人工智能算法，实时预测冷/热负荷，及时调整主机运行参数，水泵调控参数、冷却塔风机控制参数，结合刚性与柔性调控策略，降低电负荷，避免超需量。

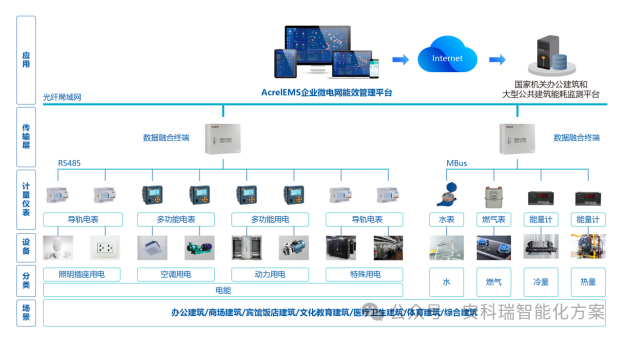

净零管理-能效管理

能效监测系统严格按照导则要求开发，符合导则要求的各项技术要求，通过能源计量体系的建设，实现如下效果：

满足政府对大型公建、重点用能单位能耗监管的要求、验收的要求；

通过系统发现低效运行的中央空调、空压机等高耗能设备，为节能改造提供数据依据；

通过系统发现能源管网存在的不易发现的跑冒滴漏情况，减少能源浪费，节能降碳；

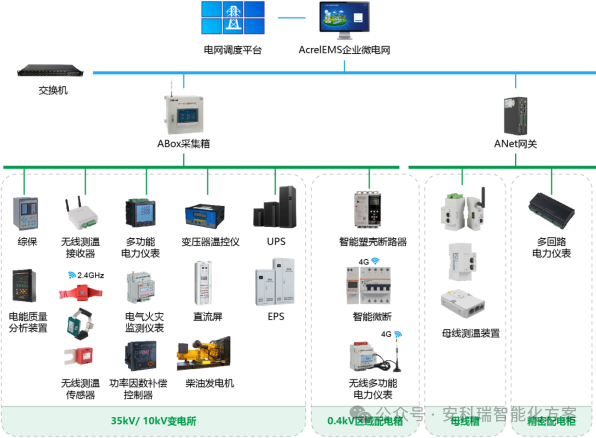

净零管理-电力监控及电能管理

通过在供配电的关键场所搭建涵盖35kV到0.4kV的完整电力测量、计量、控制体系，结合视频监视手段，实现对企事业单位内部电能的24h不间断监视。即时发现供配电中的隐患，减少事故发生次数。即时定位故障点，缩短故障恢复时间。

五遥--遥测/遥信/遥控/遥调/遥视；

页面组态；

曲线记录；

电力集抄/数据统计；

最大需量分析；

SOE事件记录/故障告警/故障录波；

变压器/直流屏/柴发/无功补偿柜监测；

电网调度对接。

净零管理-电能质量管理

电能质量分析

满足对A类电能质量分析装置的监测，电能质量监测全面，实时监测电能质量相关的稳态数据、暂态数据、瞬态数据，谐波频谱；

电能质量SOE事件记录，高精度波形分析；

通过ITIC/SEMI F47容忍度曲线标注暂态事件是否在合理区间；

电能质量诊断（结合国家标准，自动生成电能质量诊断报告，判定具体指标是否合格）；

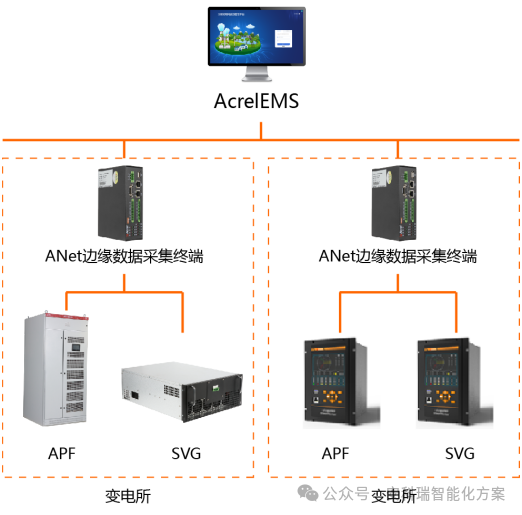

电能质量治理

通过有源无功补偿（SVG）缓解电压波动，功率因数偏低，避免因分布式能源出力造成的力调电费罚款。并通过有源滤波APF对负荷侧设备进行谐波治理；

实时监测APF、SVG等电能质量治理装置的运行状态，当模块出现故障时及时进行报警，更快速地发现问题；

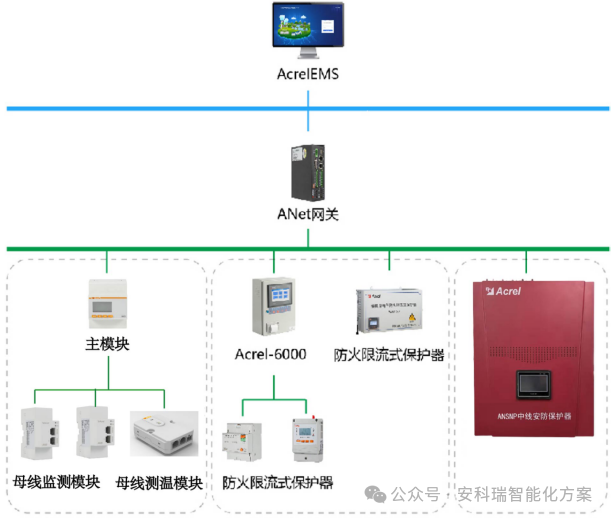

净零管理-电气安全管理

电气接点测温

在电缆接头等电气连接点安装测温装置，实时感知接头温度，及时发送报警信息；

电气防火限流式保护器

在电动车充电等场所的末端回路安装电气防火限流式保护器，当线路发生短路故障时，能在150μs内实现快速限流保护，抑制因短路电流过大所引起的电气火灾事故；

照明及插座安全监测

具备对3N 次谐波和三相不平衡引起的中性线过电流监测并治理；具有过流反馈功能，可以自主设定过电流反馈值，进一步保障中性线安全；具备电能质量数据上传、中性线过流自动断路、平台数据监测等功能；

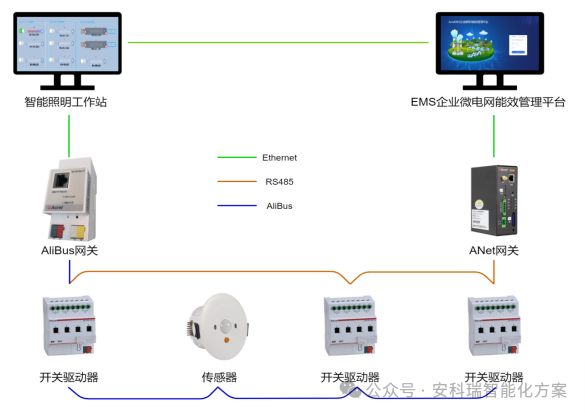

净零管理-照明管理

智能照明控制系统可实现照明设备运行控制的智能化，有效提高照明系统科学管理水平，节省运营成本。通过定时开关和可调光技术，可以有效地避免无效照明，从而精确的利用好每一份照明电能，是实现绿色照明，节能减排的有效手段。

通过集中控制为照明控制带来便利；

通过场景控制营造舒适的工作环境；

对光照度有要求的特定区域实现调光控制；

对道路照明实现基于经纬度和日落日出时间的定时控制；

对停车位实现雷达感应控制。

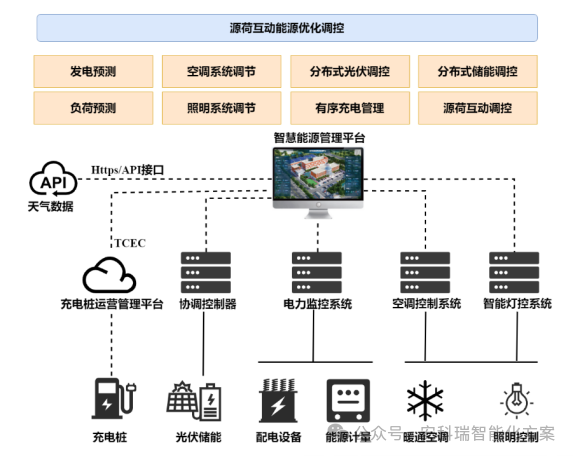

净零管理-微电网协调管理

对微电网的源、网、荷、储能系统、充电负荷进行实时监控、诊断告警、全景分析、有序管理和高级控制，满足微电网运行监视全面化、安全分析智能化、调整控制前瞻化、全景分析动态化的需求，完成不同目标下光储充资源之间的灵活互动与经济优化运行，实现能源效益、经济效益和环境效益。

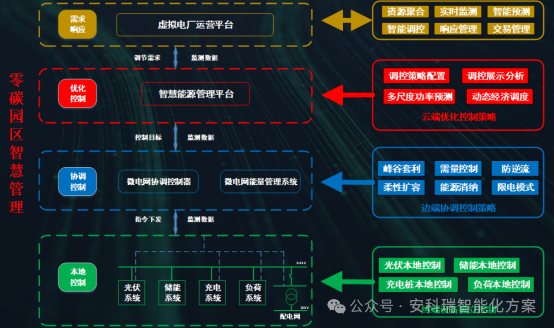

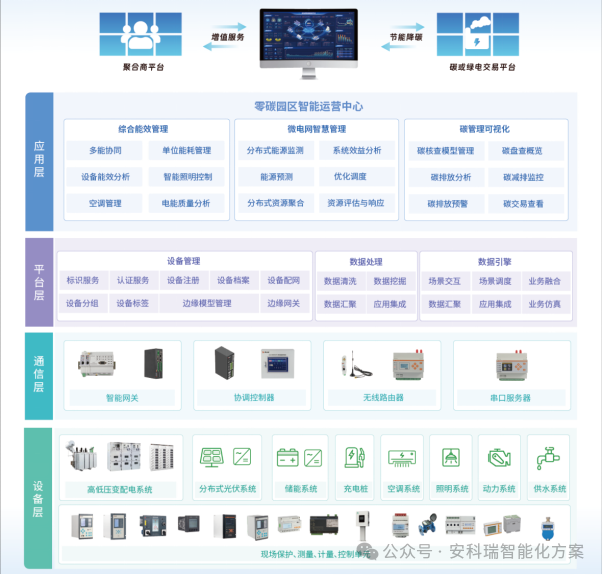

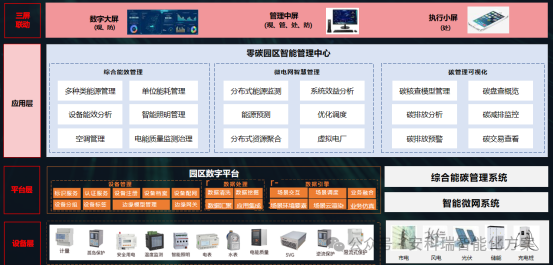

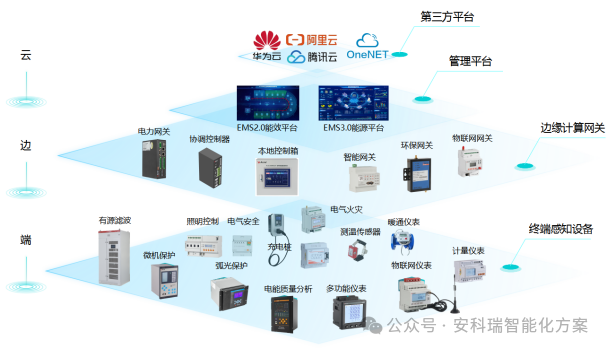

零碳园区智慧管理

应用层：基于算法实现能源与碳排数据全生命周期监测分析,具备微电网“监、管、控、调、统”全功能, 支持PC端、手机 APP 可视化展示,保障微电网安全经济高效运行。

平台层：基于物联网、大数据、AI等技术:支持RBAC权限管理、运维数据浏览/报表导出、设备运行监视、优化控制、碳排管理等功能,可定制化可视化界面。

边缘层：承上启下负责数据通信,支持无线公网/专网、多路网口/串口等多种接口,兼容Modbus、IEC 101/104、MOTT等主流协议,集实现各类设备灵活接入与上下行数据高效交互。承担本地分布式计算、设备分类管理及策略二次分配,保障断网状态下本地设备协同运行。

终端层：为数据核心来源，涵盖风电、逆变器、储能、充电桩、空调、余热设备及智能水电气计量表计等监测设备,实现园区源网荷储全量数据采集。
