1500V直流计量老返工？这块导轨表把3个现场痛点一次解决​

新型电力系统建设提速这两年，一个变化正在现场悄悄发生：直流侧的电压等级，正在往上走。

光伏电站从 1000V 升级到 1500V 已成主流；电化学储能电站直流电压同样迈过 1500V 门槛；大功率快充、"闪充"场站的母线电压持续抬升。电压升上去，线损降下来，效率提上来——但对计量环节来说，麻烦也随之而来。

传统直流计量方案多围绕低压小电流设计，面对高压、大电流、功率双向流动的工况，普遍遇到三个现实问题：耐压不够、没法双向统计、柜里塞不下。更棘手的是高压大电流下分流器发热明显，既影响稳定性，也带来安全隐患。

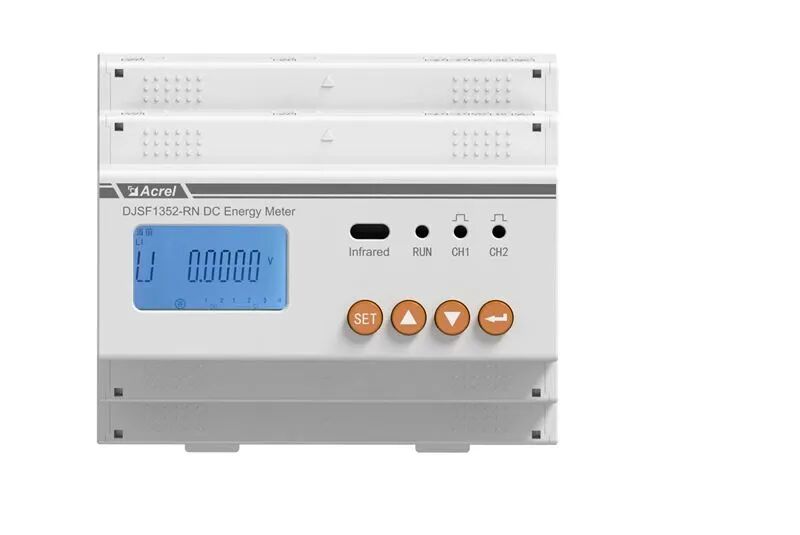

安科瑞 DJSF1352-RN-6 导轨式直流电能表，正是面向 1500V 直流系统开发的计量设备，具备 0.5 级计量准确度与双向电能统计能力。下面从产品能力、项目价值、应用场景、选型要点四个维度逐一拆解。

一、产品核心优势：四个维度回应现场需求

11500V 高压直流兼容

支持 DC 0-1500V 宽电压输入，可直接接入大容量储能电站、大功率闪充站的高压直流回路，无需额外降压转换设备。少一级转换环节，就少一个故障点、少一部分成本。

20.5 级双向准确计量

可对充电、放电两个方向分别统计电量，直观核算电池充放电损耗。储能的本质是"低买高卖"——充电多少度、放电多少度、损耗多少度，直接决定收益模型是否成立。

3DIN35 导轨式结构

遵循 DIN35mm 标准导轨安装规范，卡扣式安装无需打孔。整机结构紧凑，适配储能预制舱、成套电气柜内部有限空间，便于批量集成装配与后期快速更换。

4多协议，轻松对接监控平台

配置双路 RS485 通讯接口，兼容 Modbus-RTU、DL/T 645-2007 等行业通用协议，可便捷接入 EMS 能量管理系统，远程抄读电量、电压、电流等参数。

二、项目应用价值：化解三类现场痛点

① 规避分流器高温隐患，新建改造均可落地

可对接霍尔传感器完成电气隔离采集，不改动主功率回路，从源头规避 1500V 大电流下分流器发热问题，新项目建设与存量场站改造都能较快部署。

② 双向电量采集，支撑收益核算与系统优化

准确记录充放电全过程电量数据，为收益结算、损耗分析、运行策略调优提供真实可信的计量数据源。

③ 节省柜体空间，简化成套设计

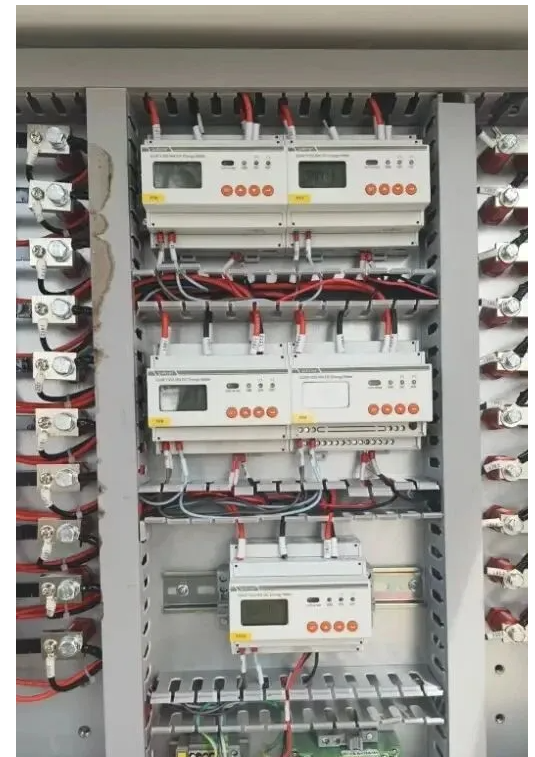

导轨式卡扣安装大幅缩减占用空间，降低成套柜体设计难度，便于多台表计集中排布、统一走线。

三、典型应用场景（模块化速查）

01 ｜ 电网侧独立储能电站

场景规模大、电压等级高，直流侧普遍达 1500V，参与调峰调频，充放电频次高。

难点双向切换频繁，需分别计量；对长期稳定性与数据可追溯性要求高。

适配DC 0-1500V 直接接入；0.5 级双向计量，支撑充放电损耗核算。

配套接入 EMS 能量管理系统，完成电量日报、损耗分析与运维告警。

 02 ｜ 工商业用户侧储能柜

场景柜体紧凑、多机并联，业主高度关注投资回报周期。

难点柜内空间紧张；涉及结算，对电量数据准确性要求高。

适配导轨卡扣安装，多台表计集中排布；双向计量支撑收益核算。

配套配霍尔传感器做隔离采集，不改主回路，便于扩容与维护。

03 ｜ 储能预制舱

场景工厂预制、整舱交付，设备密度高，对成套集成效率要求高。

难点舱内；现场工期紧，要求设备即装即用。

适配导轨结构便于厂内批量装配与标准化布线，双路 RS485 统一组网。

配套预制阶段完成安装与通讯调试，到场后直接接入监控网络。

 04 ｜ 光储一体化电站（光伏直流侧）

场景光伏直流输出与储能直流侧耦合，存在发电、充电、放电多种功率流向。

难点功率流向复杂，单向计量无法反映真实电量构成。

适配双向计量分别记录各方向电量，为"发了多少、存了多少、放了多少"提供分项依据。

配套光伏支路与储能支路分别配表，RS485 组网后统一上传后台。

05 ｜ 大功率直流快充 / 闪充场站

场景单桩功率大，直流母线电压高，车辆充电负荷波动剧烈。

难点大电流下分流器发热明显；充电电量需准确计量用于结算。

适配支持对接霍尔传感器隔离采集，规避发热隐患；1500V 耐压覆盖高压母线。

配套按充电支路配表，数据上传运营平台，支撑计费核对与负载分析。

06 ｜ 数据中心直流机柜

场景直流供电架构的机柜与列头柜，对供电连续性与能耗统计精度要求高。

难点机柜内空间受限；需分路能耗统计以支撑 PUE 测算与能效优化。

适配小型化结构适合机柜内安装；通讯接口便于接入动环监控或能耗系统。

配套与列头柜配电单元配合布置，按支路计量，纳入能效管理平台。

07 ｜ 通信基站直流供电系统

场景站点多、分布散，长期无人值守，运维以远程为主。

难点无远程抄表时需人工现场抄读，成本高；用电异常难以及时发现。

适配双路 RS485 + 通用协议，便于远程抄读电压、电流、电量。

配套纳入站点动环监控，设置用电量异常告警，减少现场巡检频次。

 08 ｜ 工业高压直流电源系统（如电解制氢电源）

场景直流侧电压高、电流大，连续运行时长，对能耗成本敏感。

难点大电流环境下的采集安全性；单位产品能耗需精确核算。

适配宽电压输入适配高压直流母线段；配合霍尔传感器隔离采集，不介入主回路。

配套按工段或整流单元分表计量，接入能管平台做单位能耗对标。

四、选型注意要点（选型前务必核对）

1 ｜ 精度等级与型号后缀

常规出厂标配 0.5 级精度版本（S 型）；若需同时对两路直流回路独立计量，需选用双路输入（D 型）配置。请与项目回路数量对应确认。

2 ｜ 电流信号接口匹配（重点）

选用 0.5 级精度规格时，电流信号仅支持 75mV 分流器输入。现场若采用霍尔传感器等其他类型电流信号，需提前核对信号接口匹配性再定型号——这是现场返工的高发环节。

3 ｜ 通讯与系统对接

明确上层系统支持的协议类型（Modbus-RTU / DL/T 645-2007），确认通讯链路规划与表计地址分配，避免多表组网时地址冲突。

五、合规与品质保障

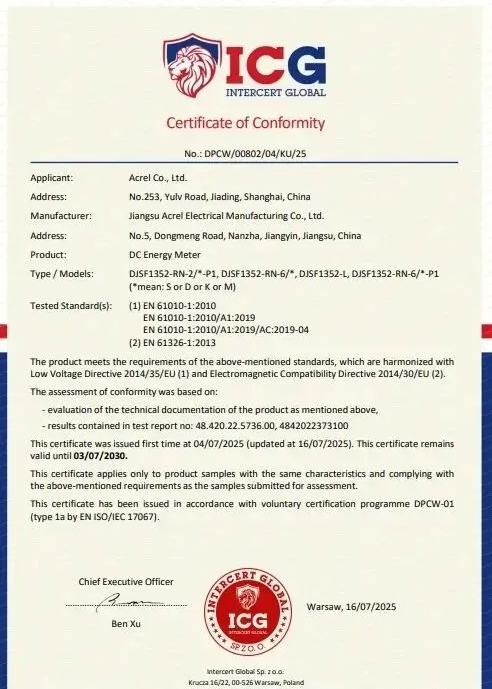

CE 认证

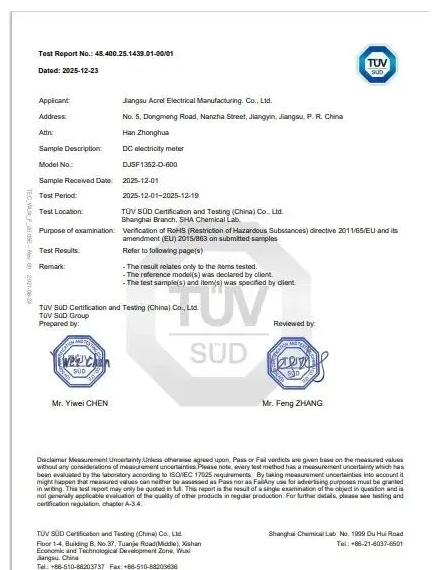

ROHS 认证

1500V 直流系统的普及，不只是电压数字的变化，背后是整条产业链对"测得准、装得下、传得出"的重新要求。一台直流电能表看似是系统中的小部件，却决定了项目收益数据是否可信、能效优化是否有据可依。

如果你的项目正在做储能、光储一体或直流快充的计量方案，建议先梳理清楚三个参数：直流侧电压等级、电流信号形式、需要计量的回路数量，再对照上文选型要点确认型号配置。
