1 概述

随着工业的发展，为了提高供电的连续性、可靠性和安全性，许多重要生产场所的电源采用不接地系统（不接地交流IT系统/不接地直流IT系统，该描述见IEC 61557-8，以下简称IT系统）。由于接地故障电流小，普通开关元件无法识别故障和动作，因此需要装设绝缘监测仪（IMD），监测IT系统的对地绝缘电阻。

AIM-T500绝缘监测仪可以应用在交流、直流以及交直流混合的IT系统。仪表具有绝缘监测，预警报警、断线报警、事件记录等功能。具有测量范围广、反应速度快、允许系统泄漏电容大等特点。仪表可以实时监测IT系统对地的绝缘情况，当IT系统发生绝缘故障时，及时报警，提醒工作人员排查故障。

仪表采用低频交流信号注入IT系统，根据测量的系统对地电容调整信号频率，最后测得满足精度要求的绝缘电阻值，该方法可以降低系统对地电容的影响，显著提高绝缘电阻的测量精度和可靠性。

仪表可以应用在矿井、矿山、玻璃厂、钢铁厂、冶金厂、化工厂、电炉和试验设备、船舶、海上平台、码头岸电、爆炸危险场所、计算机中心以及应急电源等工业场所的IT系统。

2 功能特点

■ 绝缘电阻监测功能。仪表可以监测交流、直流以及交直流混合IT系统对地的绝缘电阻；

■ 泄漏电容监测功能。仪表可以监测IT系统对地泄漏电容；

■ 断线监测功能。仪表可以实时监测PE、KE端子与现场接地排的连接情况；

■ 预警报警功能。仪表具有预警和报警功能，当绝缘电阻低于设定阈值后，仪表发出对应告警；

■ 告警指示功能。仪表具有LCD显示和LED指示功能，仪表告警时LCD显示具体告警信息，LED指示灯持续闪烁；

■ 告警输出功能。仪表具有三路继电器输出，分别对应仪表出错、绝缘报警和绝缘预警；

■ 故障记录功能。仪表具有故障记录功能（SOE），能够记录故障发生的时间和故障类型，方便操作人员分析系统运行情况，及时消除故障；

■ 远程通讯功能。仪表具有一路RS485接口，可以通过上位机远程读取数据；

■ 自检功能。仪表可以通过“自检/返回"按键和自检端子，对仪表硬件电路和软件进行故障自检；

■ 复位功能。仪表可以设置手动或者自动复位，可以根据现场情况选择；

■ 闭锁功能。仪表可以通过母联闭锁接线端子，实现双母线互联时场景的绝缘监测；

■ 面板安装。仪表采用面板安装方式，插拔端子，方便现场人员安装和接线。

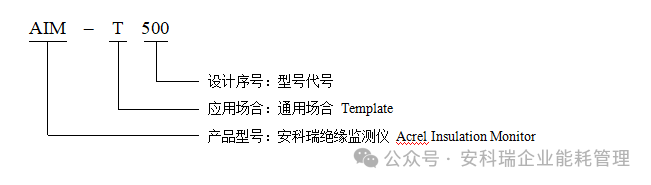

3 型号说明

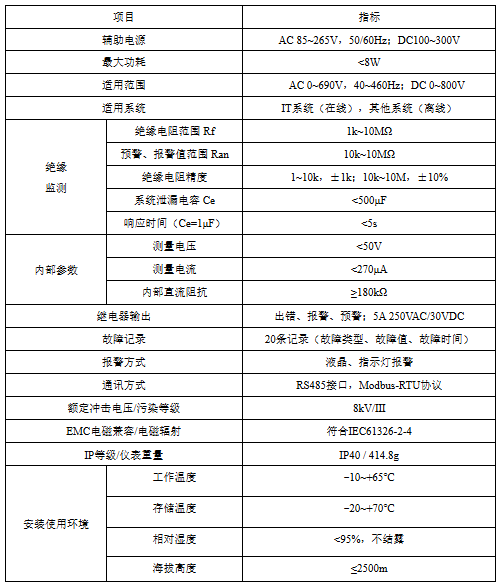

4 技术参数

5 参考标准

■ Q/VDCL-26 《IT系统绝缘监测仪》

■ GB/T 18216.8 / IEC 61557-8 《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置》

■ GB/T 18268.24 / IEC 61326-2-4 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分：特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》

6 安装与接线

6.1 外形和尺寸

AIM-T500绝缘监测仪外形与安装尺寸如下图所示。（单位：mm）

7、典型应用

通常说检查xx绝缘情况或者绝缘水平，是指离线（断电）情况下，相与相之间的绝缘，相与地之间的绝缘，绕组对外壳的绝缘，绕组对地的绝缘。常规做法是使用兆欧表（手摇或者数字）对相与相、相与地做绝缘检测，当检测结果达不到标准，则实施整改措施。

IT系统或直流不接地系统的绝缘监测一般是指在线监测，监测配电系统整体对地的绝缘电阻，第一次金属性接地和多相非金属性接地是比较严重的绝缘故障报警情况。

TN-S、TT等系统无法使用绝缘监测仪在线监测，判断绝缘情况通常使用剩余电流监测产品，可以查看RCM和RCD的相关产品。可以采用离线监测的形式，使用方法类似兆欧表，使用的检测信号不同。

绝缘监测仪应用时需要注意以下几点：

1） 一个独立的 IT 系统或直流不接地系统通常使用一个绝缘监测仪，多个绝缘监测仪会造成信号干扰问题。判断是否为独立不接地系统，可以依据是否有变压器或者隔离型设备，将配电系统分开为几个部分。

2） 绝缘监测仪监测整个配电系统对地的绝缘情况，包括变压器的副边，母排，电缆和设备等所有带电部分对地的绝缘情况，因此绝缘监测仪一般装设在进线柜。

3） 当绝缘监测仪报警时，表明不接地系统整体绝缘水平下降到很低的水平，需要依次排查每个部分对地的绝缘情况，大部分绝缘故障报警是由设备引起，可以依次分别断开设备的供电开关，查看绝缘监测仪是否恢复正常，如果恢复正常，则可以对该线路进行检查。

AIM-T500绝缘监测仪仅适用于不接地系统，IT系统经高阻接地、TN-S系统或者TT系统无法使用该绝缘监测仪。AIM-T500绝缘监测仪可以应用在单母线IT系统，也可以应用在双母线分段的IT系统中。

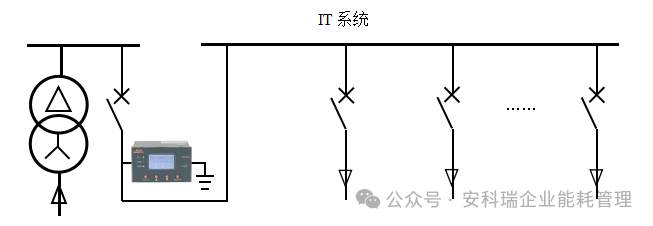

单母线IT系统典型的应用如下图所示。

单母线IT系统中，AIM-T500绝缘监测仪装设在进线柜中，监测变压器副边后所有带电回路对地的绝缘情况。

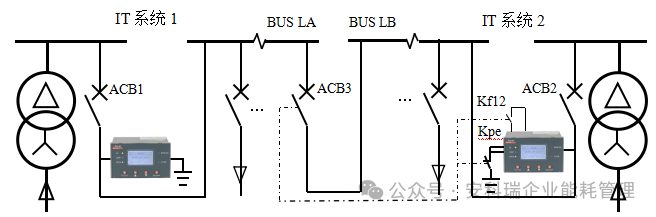

双母线分段IT系统典型的应用如下图所示。

双母线分段配电系统中，当母联开关断开时，两段母线分别运行，此时是两个独立的IT系统。分别在两个进线柜中装设AIM-T500绝缘监测仪，监测LA和LB段的绝缘情况。当母联开关闭合后，两段母线连在一起，是一个独立的IT系统。此时，母联开关的常开触点Kf12闭合，绝缘监测仪退出监测，常闭触点Kpe断开，仪表脱离接地排。
