ADW600多回路物联网电力仪表在智慧城市的应用
更新时间： 2026-05-14 点击次数： 24次
ADW600是安科瑞专为智慧城市低压配电监测场景研发的模块化多回路物联网电力仪表，采用“网关+计量模块”分离式架构，可实现多回路电力参数同步采集、安全状态实时监测、数据远程传输及智能运维，适配智慧城市多元配电场景，是智慧城市能源管理体系的核心感知终端。核心定位：解决智慧城市低压配电网络回路多、负荷杂、改造难、监管粗放等痛点，实现“精准计量、安全防控、数据互联、高效运维”，支撑智慧城市精细化能源管理与安全用电建设。

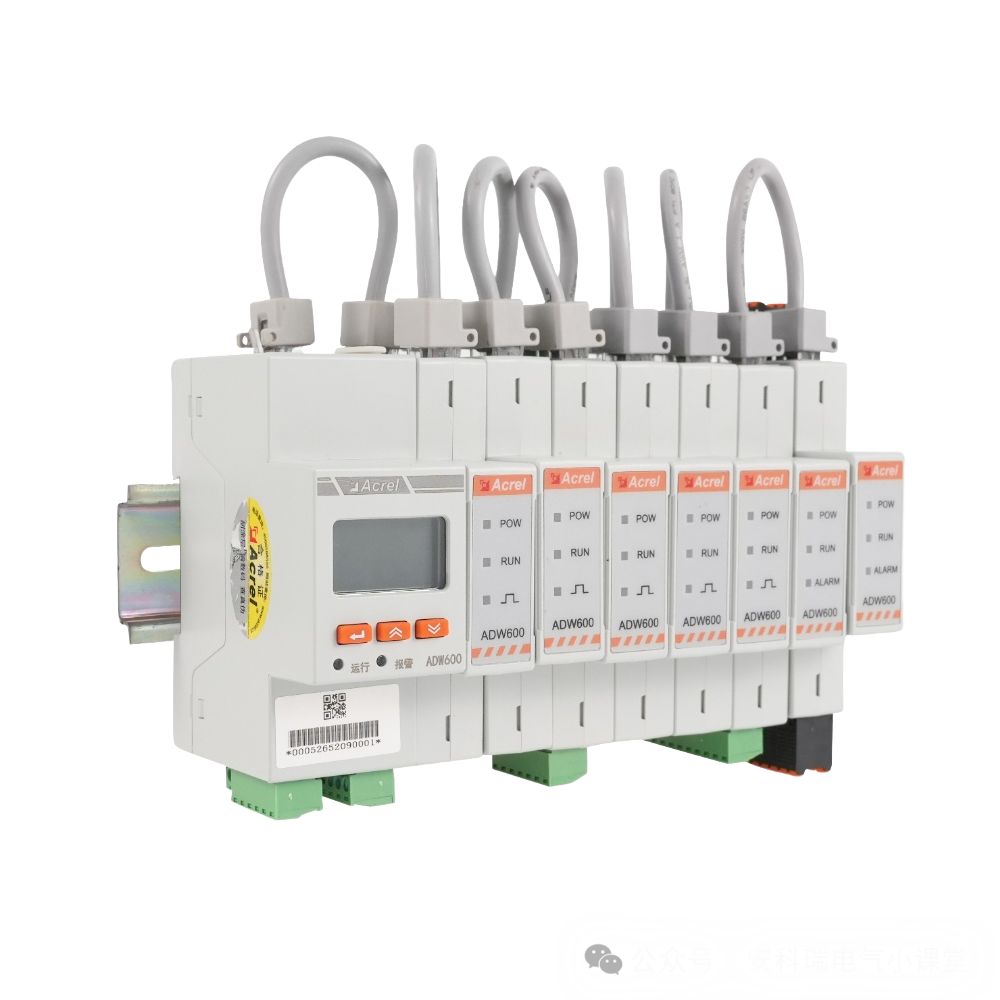

- 组成结构：由智能网关模块（ADW600-M）、电压模块（ADW600-U）、电流模块（ADW600-I）、开关量模块（ADW600-K）、测温漏电模块（ADW600-TL）组成，模块间通过标准网线级联，即插即用。
- 回路容量：单网关最多支持12个三相回路或36个单相回路同步监测，可根据实际需求灵活扩展模块数量，适配密集配电场景。
- 安装便捷：采用35mm导轨安装，体积小巧，适配配电箱、配电柜狭小空间；改造无需拆线，施工周期缩短50%以上，降低改造难度与成本。
- 电参量计量：可监测28项全电参量（电压、电流、功率、功率因数、频率等），电压精度0.5级、有功电能精度B级，支持四象限双向计量，可满足峰谷套利、能耗核算等需求。
- 谐波分析：精准监测2～31次谐波，可识别非线性负载导致的电能质量问题，为谐波治理提供数据支撑，保障配电网络稳定运行。
- 安全监测：集成12路温度监测（精度±2℃），可实时监测线缆、设备温度，超阈值自动预警；4路漏电流监测（精度1%），有效预防漏电火灾；配备4DI/2DO接口，可监测开关状态并实现远程控制。
- 通讯方式：标配RS485（Modbus-RTU），可选4G、WiFi、以太网通讯，兼容Modbus-TCP、MQTT协议，可无缝对接智慧城市现有监控系统、云平台。
- 数据传输：数据实时上传至云平台或本地监控系统，支持远程抄表、异常告警、能耗统计、参数配置等功能，适配智慧城市“无人值守、远程运维”模式。
- 数据保障：具备断点续传、停电上报功能，可应对复杂网络环境，保障数据传输的连续性与稳定性。
- 工作参数：工作电压AC220V，功耗≤30W；工作温度-25℃～55℃，防护等级IP20，可适应城市不同环境条件。
- 电网适配：支持3×220/380V等多种低压电网规格，兼容三相四线/三线接线模式，满足商业综合体、小区、园区等不同配电场景需求。
商业综合体涵盖商场、餐饮、写字楼等多业态，配电回路数量多（通常超300个），存在公摊电费纠纷、能耗监管粗放、线缆过热隐患突出、高能耗设备管控困难等问题。
- 网关选型：ADW600-M-4G（支持4G无线通讯，数据直连云平台，实现远程监管）。
- 模块搭配：多组ADW600-I（适配大电流回路，实现分业态、分商户回路监测）+ ADW600-TL（线缆测温，预防过热隐患）。
- 部署范围：覆盖楼层总柜、商户分柜、中央空调、电梯、照明等关键回路，实现“一户一表”精准计量。
- 精准分户计量，有效减少公摊电费纠纷，提升物业收费效率，降低管理成本。
- 实时监测线缆温度（温度＞60℃自动预警），及时排查过热隐患，预防电气火灾事故。
- 能耗数据可视化呈现，精准识别高能耗设备，优化空调、电梯运行策略，综合能耗降低15%～20%。
老旧小区配电线路老化、三相负载不平衡、漏电隐患突出，人工抄表效率低、成本高，缺乏远程监管手段，用电安全风险高。
- 网关选型：ADW600-M-WiFi（接入小区现有局域网，降低部署成本，适配小区网络环境）。
- 模块搭配：ADW600-I（监测每户用电回路及小区公共用电回路）+ ADW600-TL（配电箱漏电监测+线缆测温）。
- 部署方式：在原有配电箱内级联安装，无需大规模改造线路，适配老旧小区改造需求。
- 实现非接触式远程抄表，替代人工上门抄表，提升抄表效率，降低人工成本，尤其适合疫情等特殊时期。
- 实时监测三相电流，及时发现并优化负载不平衡问题，延长变压器、配电线路使用寿命。
- 漏电、过热双预警，快速处置用电安全隐患，使老旧小区用电事故率降低80%以上。
智慧园区集成光伏、储能、充电桩、工业负载等多元能源设备，需实现多能源协同计量、电能质量监测、充放电策略优化及能耗精细化管理。
- 网关选型：ADW600-M-以太网（对接园区EMS能源管理系统，实现数据互联互通）。
- 模块搭配：ADW600-I（光伏/储能双向计量，精准核算收益）+ ADW600-TL（储能电池簇测温，保障安全）+ ADW600-K（充电桩开关控制，优化使用效率）。
- 数据融合：将光伏发电量、储能充放电量、充电桩用电量、工业负载能耗等数据实时上传，实现“源-网-荷-储”协同管控。
- 双向计量精准核算光伏自发自用、余电上网收益，提升新能源消纳率，降低园区用能成本。
- 谐波监测与治理，将总谐波畸变率从25%降至8%，保障光伏、储能设备并网质量，延长设备寿命20%。
- 优化储能充放电策略，提升峰谷套利收益，使园区综合用能成本降低25%。
城市路灯、交通信号灯、地下管网、公共停车场等公共设施分布分散，运维难度大、能耗浪费严重，故障排查滞后，存在安全隐患。
- 网关选型：ADW600-M-4G（适合分散部署，无需布线，实现无线数据上传）。
- 模块搭配：ADW600-I（分回路监测路灯、交通信号灯、停车场照明等设备用电）+ ADW600-TL（户外配电箱测温、漏电监测）。
- 组网模式：单网关监测多个分散公共设施回路，数据统一上传至城市智慧管理平台，实现集中管控。
- 远程监测公共设施运行状态，故障实时告警，使故障排查效率提升90%，减少运维成本。
- 按需调控照明亮度、设备运行时间，降低公共能耗30%以上，实现节能降耗。
- 户外设备漏电、过热实时预警，保障公共设施安全运行，减少安全事故损失。
多回路集成监测，单台ADW600可替代多台单回路仪表，硬件采购成本降低40%～60%；模块化免布线改造，施工周期缩短50%，人工成本大幅减少；能耗精细化管理可使各场景综合能耗降低15%～30%，长期节能收益显著，适配智慧城市低成本建设需求。全维度电力数据采集，为城市能源大数据平台提供精准底层数据；多协议兼容，可无缝对接智慧城市现有监控系统、云平台，避免数据孤岛；具备边缘计算能力，支持本地异常告警与策略执行，降低云端依赖，支撑智慧城市大数据分析与智能决策。集成漏电、过热、谐波、过载等多维度安全监测功能，24小时不间断远程监控，弥补人工巡检盲区；数据加密传输，保障电力数据安全，防止信息泄露，筑牢智慧城市用电安全防线。ADW600多回路物联网电力仪表凭借模块化架构、全维度监测、无线互联、宽适应性等核心优势，精准解决智慧城市低压配电网络的多回路监测、安全管控、数据融合等痛点，在商业综合体、老旧小区、智慧园区、公共设施等典型场景实现高效落地，为智慧城市能源管理的精细化、智能化、安全化提供了关键支撑。未来，随着智慧城市建设的持续深化，ADW600将进一步结合AI智能分析、边缘计算深化、新能源融合适配等方向升级，强化故障智能诊断、能耗预测优化、多能源协同控制能力，深度融入智慧城市“感知-分析-决策-执行”闭环体系，助力城市能源绿色低碳转型与高效安全运行。
