搞懂防孤岛 VS 防逆流装置，光伏并网少走弯路，配置场景一目了然

核心功能

光伏逆变器 / 专用保护装置自带防孤岛检测功能，当电网突然停电、线路跳闸断开时，立刻切除光伏并网发电，防止光伏单独给本地线路供电形成孤岛效应。避免电网维修人员触电、设备过压损坏、重合闸合闸事故，属于人身 + 电网安全保护。

使用场景

1. 几乎所有分布式光伏并网项目标配必配

2. 低压户用光伏、工商业光伏、屋顶光伏、集中式光伏都必须具备

3. 电网并网验收必查项：核查逆变器是否内置防孤岛保护、参数是否整定合规

电网关注点

有没有配置、功能是否启用、定值是否符合国网 / 南网规范，属于安全强制要求，基本不能省。

核心功能

实时监测并网点功率流向，限制光伏多余电量向公用电网倒送，只允许自发自用，不允许余电上网。简单说：不让电往电网送，就地消纳，零逆流并网。

使用场景

1. 电网接入容量受限、台区变压器负载饱和，不允许余电上网的区域

2. 部分县域、老旧台区、专线用户、高耗能企业，电网明确要求零逆流接入

3. 用户不想余电低价卖给电网、只做自发自用的项目

4. 部分偏远地区、特殊审批项目，接入批复文件明确要求加装防逆流

电网关注点

不是所有项目都要，仅特定地区、特定台区、批复有明确要求时才需要加装，属于潮流管控、电网容量限制要求。

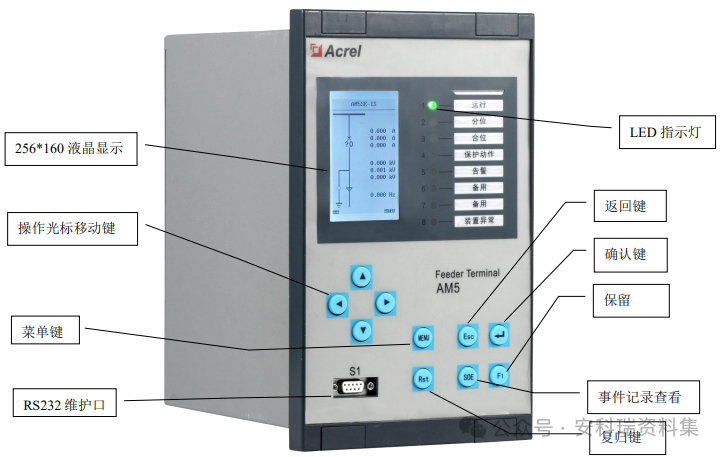

AM5SE-IS 防孤岛保护装置是一款专为新能源并网系统设计的微机综合保护装置，适用于 35kV、10kV 及 380V 电压等级的光伏发电、燃气发电等分布式电源并网场合。该装置能够实时监测电网运行状态，在发生孤岛现象时迅速动作，快速切除并网点，实现本站与电网的安全可靠解列，从而有效保障电站设备与运维人员的安全。

同时，装置集成高精度逆功率保护功能，可持续监测市电下网功率。当检测到功率过低或出现逆向功率时，立即触发并网柜跳闸，可靠避免电能逆流至电网，确保系统符合并网规范与运行安全。

装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，为电力系统的安全可靠运行提供保障。

具有：逆功率保护、频率保护（低频减载/高频保护）、频率突变跳闸、有压自动合闸、三段式过流保护（可经低电压闭锁、可带方向闭锁）、反时限过流保护等保护功能。

根据 GB/T 50865-2013  ”当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。”
