安科瑞ASJ10系列导轨式剩余电流继电器：智能阻断接地故障

一、引言：电气安全新时代的守护者

在现代工业与民用建筑领域，电气安全始终是系统设计与运行维护的核心议题。随着用电设备日益复杂化、智能化，传统配电系统面临着安全挑战。接地故障作为电气系统中危害最为严重的故障类型之一，可能引发电气火灾、人员触电、设备损毁等灾难性后果，因此如何实现对接地故障的快速检测与精准隔离，成为电气安全领域技术创新的关键方向。

二、技术背景：接地故障保护的重要性与必要性

2.1 接地故障的危害分析

接地故障是指相线与地之间形成的电气连接，其危害主要体现在以下几个方面：

1. 人员触电风险 当人体接触带电的金属外壳或设备时，如果设备接地不良或保护装置未能及时动作，触电电流将沿人体流入大地，对人体造成伤害。国际电工委员会（IEC）的研究表明，当触电电流超过30mA且持续时间超过0.1秒时，即可对人体心脏产生致命影响。因此，剩余电流保护动作电流的设定通常以30mA为基准，正是基于这一安全考量。

2. 电气火灾隐患 接地故障点往往存在接触不良、局部过热等问题，故障电流会在故障点产生大量热量。当故障电流长期存在且未能及时切除时，故障点的温度引燃周围的可燃物质，造成电气火灾。据统计，我国每年因电气原因引发的火灾事故占火灾总起数的30%以上，其中接地故障是主要诱因之一。

3. 设备损毁威胁 接地故障产生的异常电流可能导致电机绕组绝缘击穿、变压器绕组过热、电子设备电路板烧毁等后果。特别是对于精密的电子设备，即使轻微的漏电流也可能导致敏感元件的损坏，造成不可逆的经济损失。

4. 系统供电中断 如果不采用选择性保护策略，单点接地故障可能引发上级断路器越级跳闸，导致大范围停电事故，严重影响生产生活秩序。

三、产品概述：ASJ10系列设计理念与定位

ASJ10系列剩余电流继电器采用标准35mm导轨安装，结构紧凑，节省配电箱空间。它主要适用于交流50Hz、额定电压400V及以下的TT和TN系统，能与低压断路器或接触器组合成完整的剩余电流保护装置，核心任务就是对电气线路进行接地故障保护.

参数可调，应用灵活

不同于传统固定阈值的保护器件，ASJ10系列支持多档位调节，适应不同场景需求：

额定剩余动作电流（IΔn）多档可调A型：提供10个档位，覆盖0.03A~30A宽范围AC型：提供4个档位（0.03A、0.1A、0.3A、0.5A）

动作时间灵活设定A型：10个时间档位，0~10S可调AC型：2个延时档位（0.1S、0.5S）这意味着，从精密的电子设备线路到可能出现较大泄漏电流的现场，您都能找到匹配的保护参数。

智能功能

ASJ10系列提供了丰富的扩展功能，尤其体现在A型部分产品上：多种输出与复位：具备两组继电器输出；支持就地复位或远程复位，A型还额外支持自动复位，方便无人值守站点。报警与诊断：剩余电流发出报警指示；

其中A型液晶款还具备互感器断线报警功能，避免因传感器故障导致保护失效。通讯与记录（选配）：可选配RS485通讯接口，采用标准Modbus-RTU协议，轻松接入后台监控系统。同时具备事件记录功能（最多可记录10条事件），便于追溯故障原因。参数连续调节：如ASJ10L-LD1A型支持参数连续调节，设置更精细。

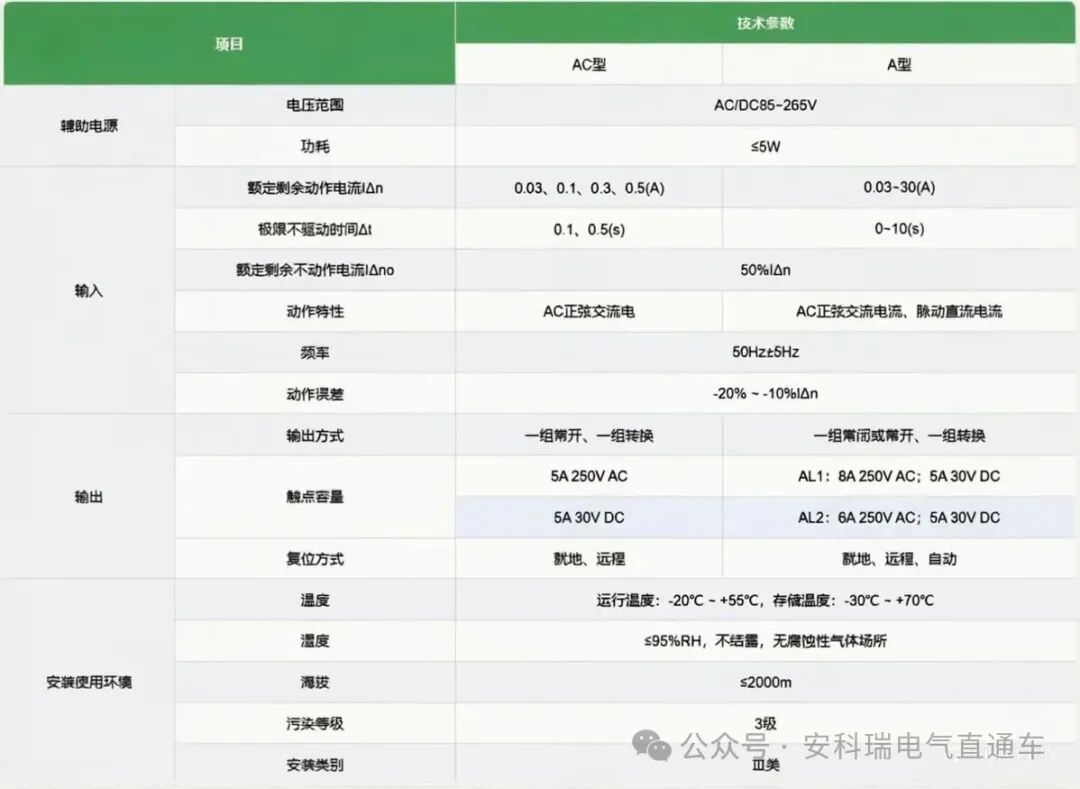

技术参数

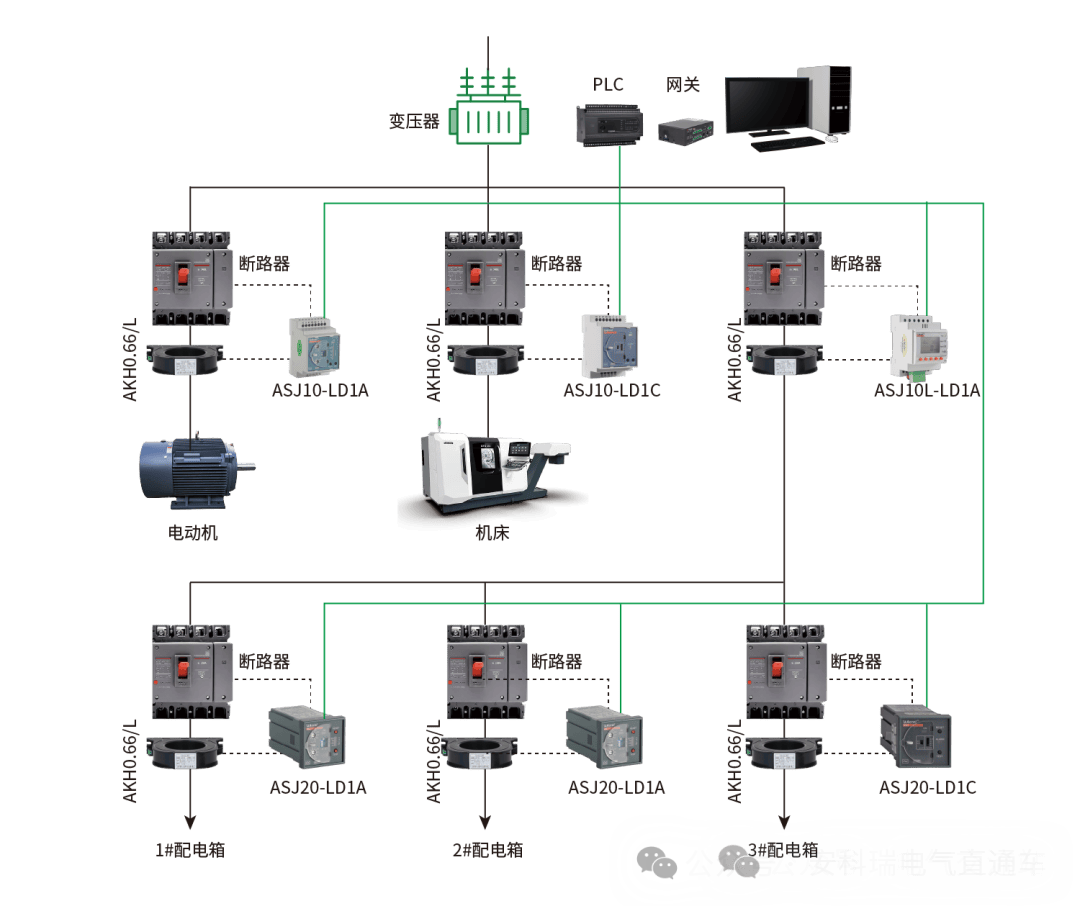

四、应用场景：典型行业解决方案

4.1 工业制造领域

在工业制造车间，电焊机、空压机、注塑机、数控机床等设备运行时产生的漏电流较大，且工作环境潮湿、腐蚀性强，对接地故障保护提出了更高要求。ASJ10系列凭借其宽动作电流范围、延时可调、抗干扰能力强等特点，可有效应对工业环境的复杂挑战。建议在每一台重要设备的前端配电箱中安装ASJ10系列，实现设备级的精准保护，避免单台设备漏电导致整条生产线停机。

4.2 商业建筑领域

商场、写字楼等商业建筑人员密集、用电设备众多、负荷变化频繁。ASJ10系列可安装在楼层配电箱或区域配电柜中，对照明回路、空调回路、插座回路进行剩余电流监测。当某一回路发生接地故障时，继电器可在毫秒级时间内切断故障回路，同时通过通讯网络将故障信息上传至楼宇自控系统（BAS），便于物业人员快速响应处理。

4.3 数据中心领域

数据中心任何短暂的供电中断都可能导致服务器宕机、数据丢失等严重后果。ASJ10系列的高灵敏度型号（动作值可低至30mA）可有效检测IT设备轻微的绝缘老化迹象，在故障萌芽阶段即发出预警，提醒运维人员及时检查更换，避免故障扩大造成大面积停电。同时，其通讯功能可与数据中心动环监控系统无缝对接，实现无人值守条件下的智能运维。

4.4 新能源领域

在光伏电站、风电场等新能源项目中，ASJ10系列可用于汇流箱、逆变器、交流配电柜等部位的接地故障保护。考虑到新能源项目往往位于偏远地区、运维成本高，ASJ10系列的远程通讯功能可大幅减少现场巡检频次，降低运维成本。故障记录功能则可为事故调查与责任认定提供客观依据。

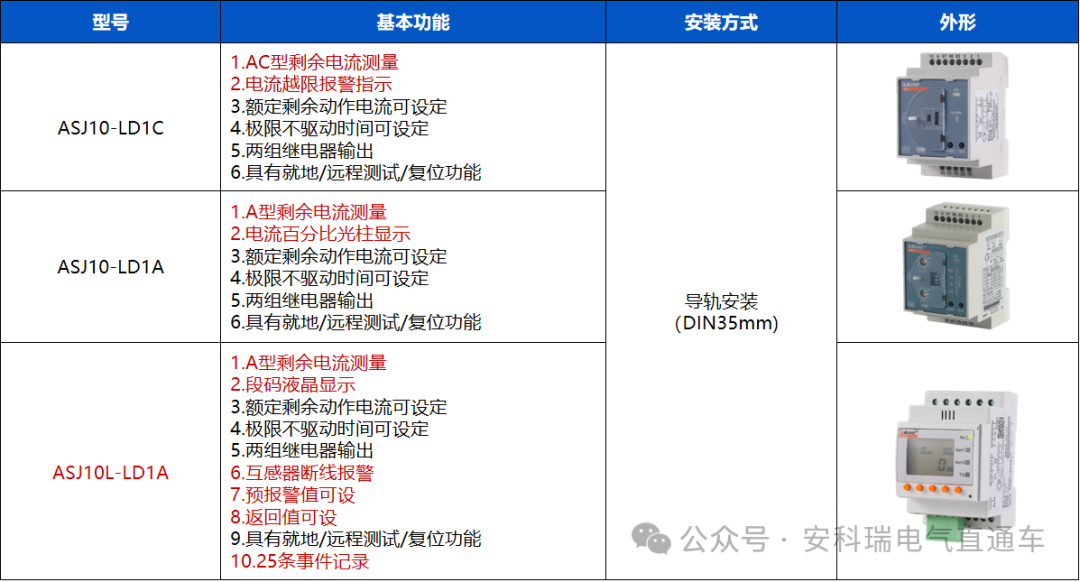

附产品选型表

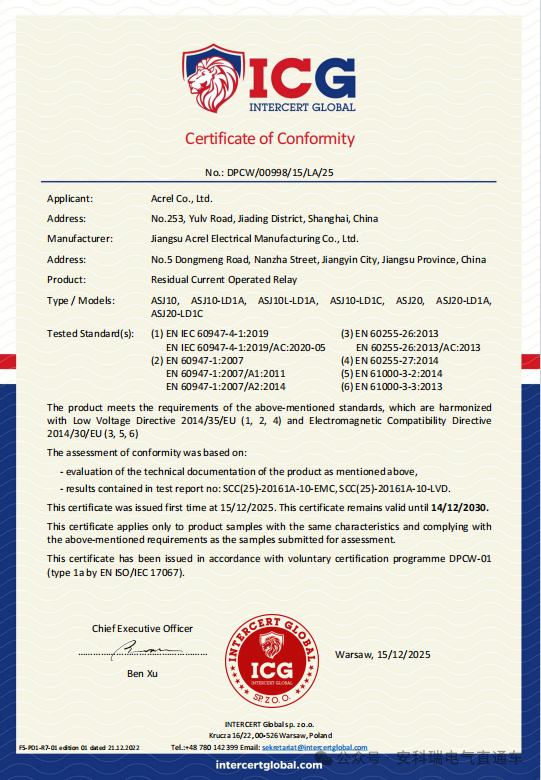

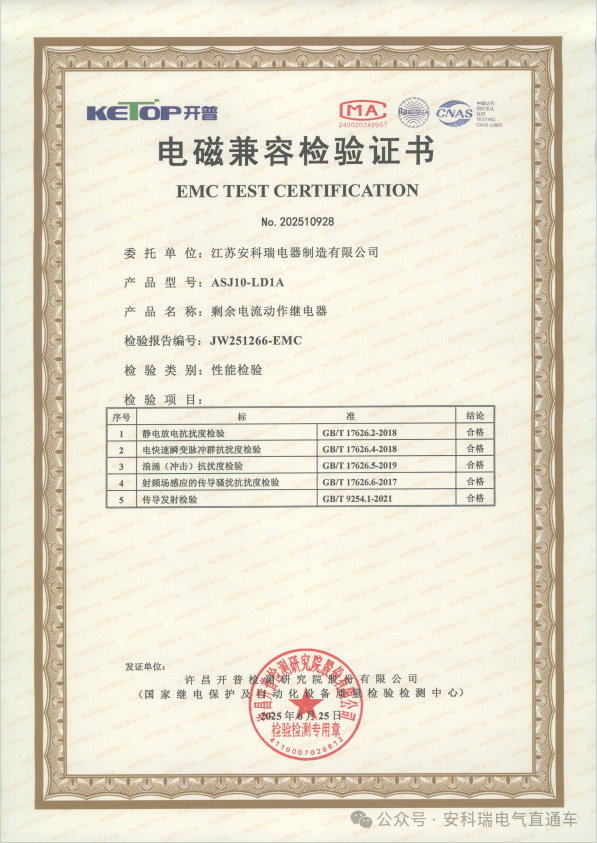

资质证书

结语

安科瑞ASJ10系列以其创新的技术设计和可靠的保护性能，正在成为智能配电系统中的安全屏障。作为接地故障防护领域的产品，它不仅解决了传统剩余电流保护的技术痛点，更为构建本质安全型电力基础设施提供了新的技术路径。在电气安全日益受到重视的今天，这类智能化保护装置的应用推广，将有效助力我国配电系统安全水平的整体提升。
