分布式光伏电气设计不踩坑！关键要点及运维管理解决方案

电气设备一旦选错，后期维修、更换、停机损失远大于省的那点钱。

逆变器：看效率更看 “保命功能”

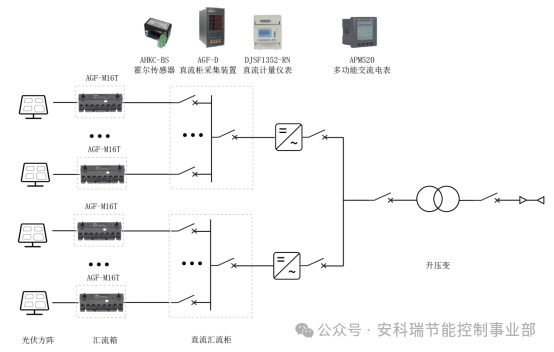

直流配电：严禁 “交流替直流”

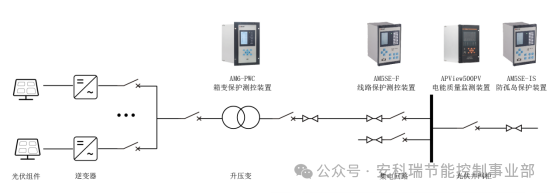

升压变与交流配电

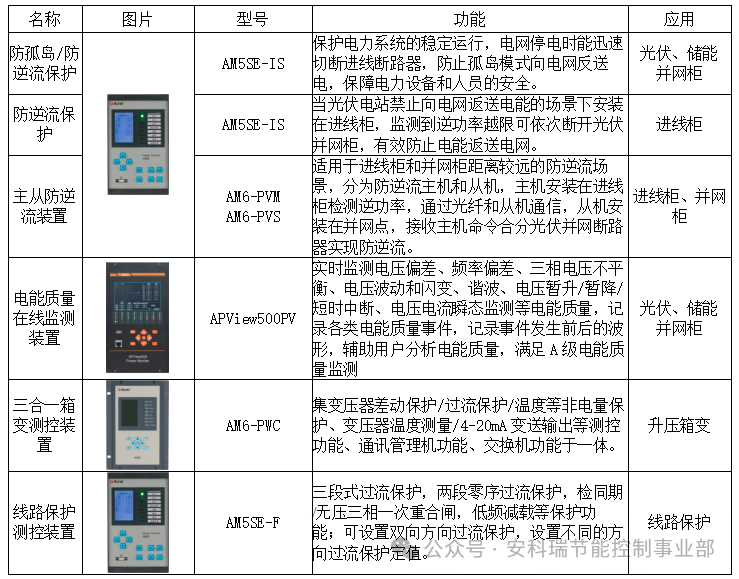

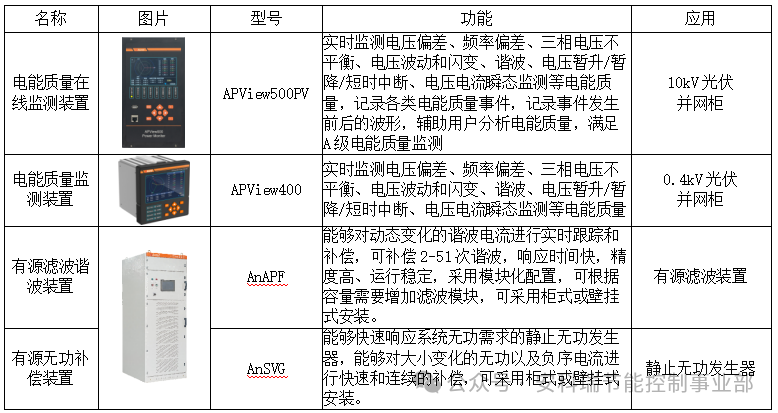

电站建得再好，并网不过关、电能质量不达标，照样被电网限电、考核、罚款。

安科瑞Acrel-1000DP光伏电站综合自动化系统用于升压并网光伏电站，采用本地部署，采集光伏逆变器、升压变压器、集电回路、并网柜、接入柜和变电站电气、环境数据，实现“遥测、遥信、遥控、遥调”四遥功能、光功率预测、频率电压紧急控制、故障解列、群调群控、防孤岛保护、电能质量在线监测等功能，并按照电网要求数据上传调度系统，满足“可观、可测、可调、可控”四可要求。

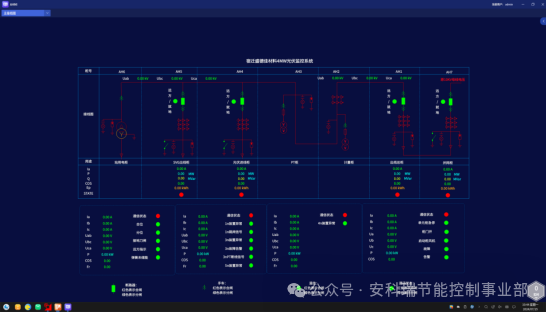

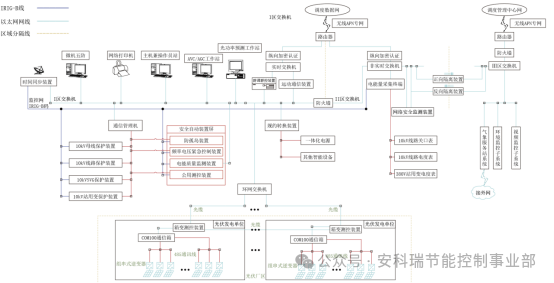

Acrel-1000DP光伏电站监控系统

安科瑞AcrelCloud-1200 分布式光伏运维云平台采用“端-边-云”协同架构，支持 WEB端与APP双端访问，可集中采集多品牌逆变器、气象、电气等数据，可对接第三方光伏云平台，实时监测光伏电站运行状态、设备参数及安全隐患，异常时分级告警。平台具备发电统计、收益核算、光功率预测、运维工单管理、设备档案归档等功能，能打破数据孤岛，规范运维流程，实现分布式光伏电站的远程管控、准确运维，保障电站安全可靠运行。

5.1 全维度数据采集设计

构建“组串级-设备级-电站级”三级数据采集体系，实现发电全链路数据覆盖：

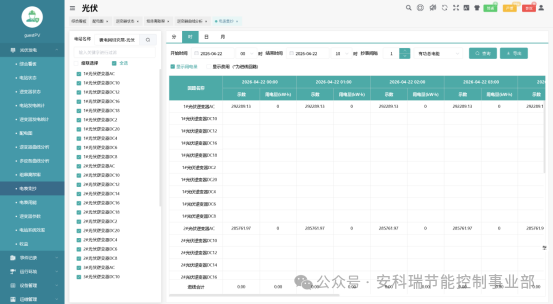

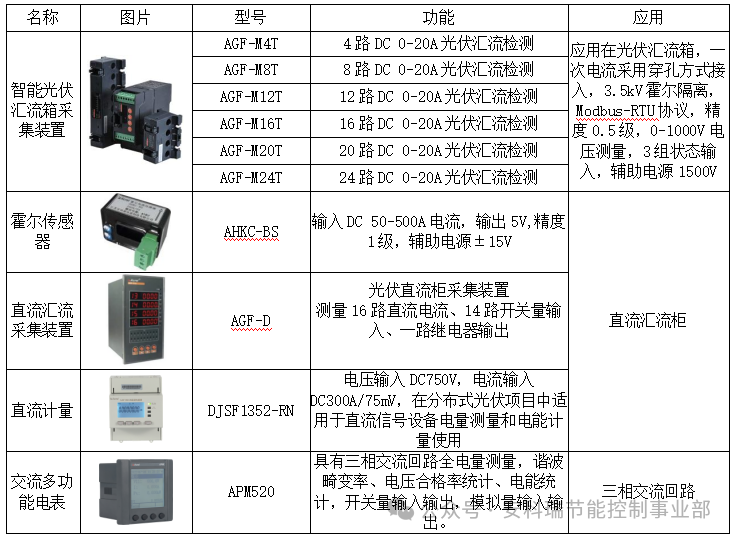

逆变器交直流侧数据采集

发电数据：组串级电流电压、逆变器运行数据、汇流箱状态、电表计量数据、变压器运行参数全量采集，采集频率满足运维与电网调度要求；

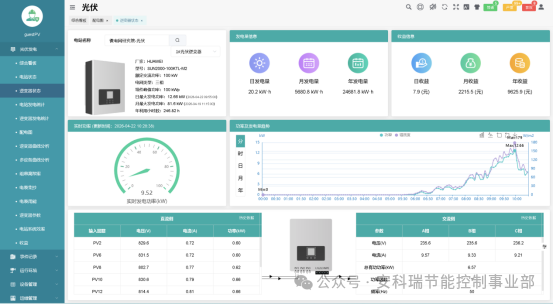

逆变器发电功率监测

环境数据：配置高精度环境监测仪，实时采集水平面辐照、组件表面温度、环境温湿度、风速风向等数据，为发电量对标、故障诊断提供基准；

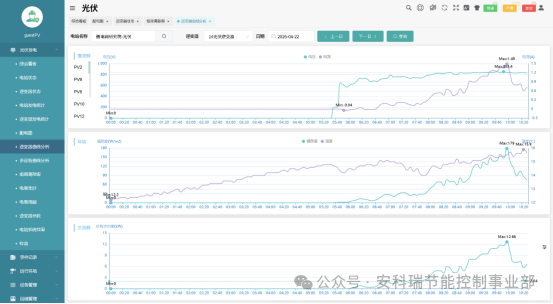

逆变器发电数据和环境数据对比曲线

状态数据：采集设备开关状态、SPD 失效状态、保护装置动作信号、消防告警信号，实现故障实时预警。

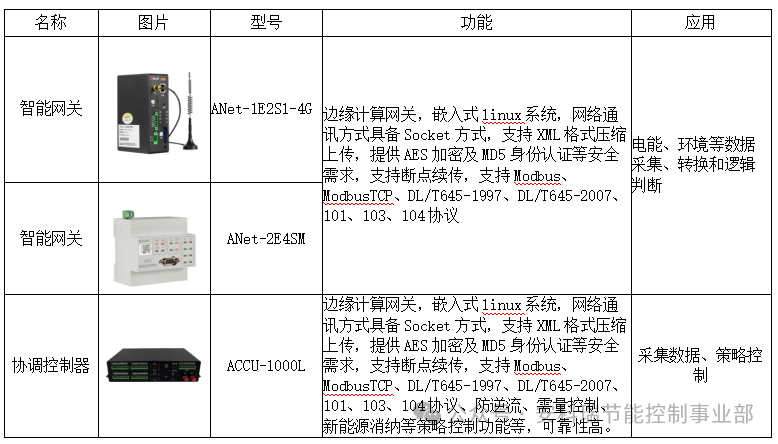

5.2 高可靠通讯系统设计

通讯链路：优先采用光纤有线通讯为主，4G/5G 无线通讯为辅的冗余设计，山地、偏远地区需优化通讯基站布局，确保信号全覆盖；通讯协议需支持Modbus、IEC60870-5-104 等国标通用协议，兼容电网调度系统与主流运维平台。

传输稳定性：关键设备的通讯链路需双冗余设计，避免单链路故障导致电站监控失联；户外通讯设备需做好防雷、防水、防尘防护，适配户外恶劣环境。

5.3 智能化运维平台设计

配套本地监控与云端运维双平台，满足现场运维与远程管控双重需求：

基础功能：实时状态监控、故障分级告警、远程参数设置、历史数据存储、发电量统计与对标、报表自动生成。

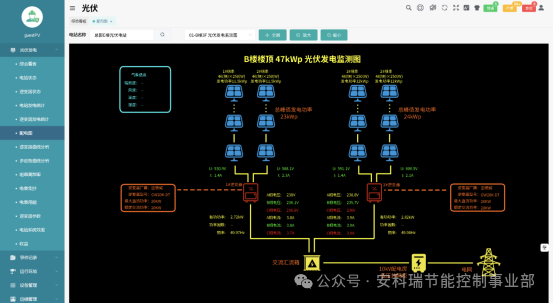

光伏电站监测

进阶功能：集成IV 曲线扫描、组件故障智能诊断、阴影分析、失配损失测算、能效优化等 AI 功能，实现故障准确定位，减少人工巡检成本，缩短故障停机时间；

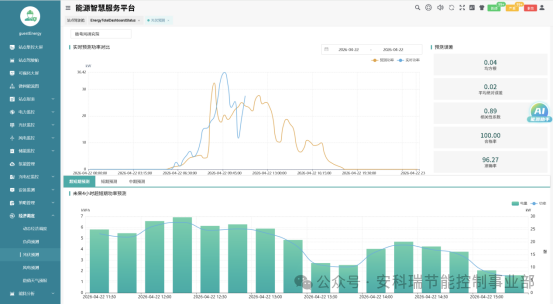

光功率预测

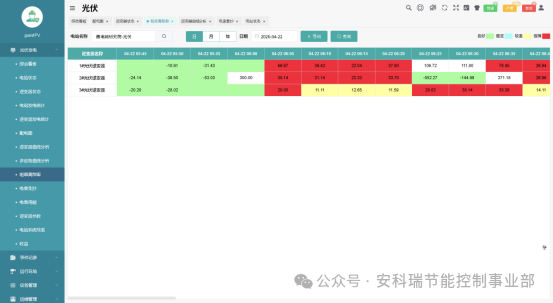

组串离散率分析

合规要求：接入电网调度的监控系统，需符合网络安全等级保护要求，做好数据加密、权限分级管理、网络边界防护，杜绝数据泄露与网络安全风险。
