光伏运维优化系统：Acrel-1000DP的故障诊断与发电预测

摘要：本文深入探讨了Acrel-1000DP光伏运维优化系统在故障诊断与发电预测方面的应用。随着全球光伏装机容量持续增长，高效精准的运维系统成为保障电站经济效益的关键。Acrel-1000DP系统通过集成物联网、大数据分析和人工智能技术，实现了光伏电站的智能化运维管理。以及基于历史数据和气象模型的发电量预测算法。研究结果表明，该系统可显著提高光伏电站的运维效率，降低人力成本，提升发电收益。

关键词：光伏运维；故障诊断；发电预测；Acrel-1000DP；人工智能

1. 引言

在全球能源转型与"双碳"目标的推动下，光伏发电已成为可再生能源领域的重要组成部分。截至2025年底，中国光伏发电累计装机容量已突破600GW，占全球总量的近40%。然而，随着光伏电站规模扩大和运行年限增加，组件衰减、电气故障等问题日益突出，传统人工巡检方式已难以满足高效运维需求。

Acrel-1000DP光伏运维优化系统应运而生，该系统由安科瑞电气股份有限公司研发，集成了先进的传感技术、通信技术和数据分析算法，实现了光伏电站的实时监控、智能诊断和精准预测。本文将从技术架构、故障诊断机制和发电预测模型三个方面，全面解析该系统的核心技术优势与实际应用价值。

2. Acrel-1000DP系统架构

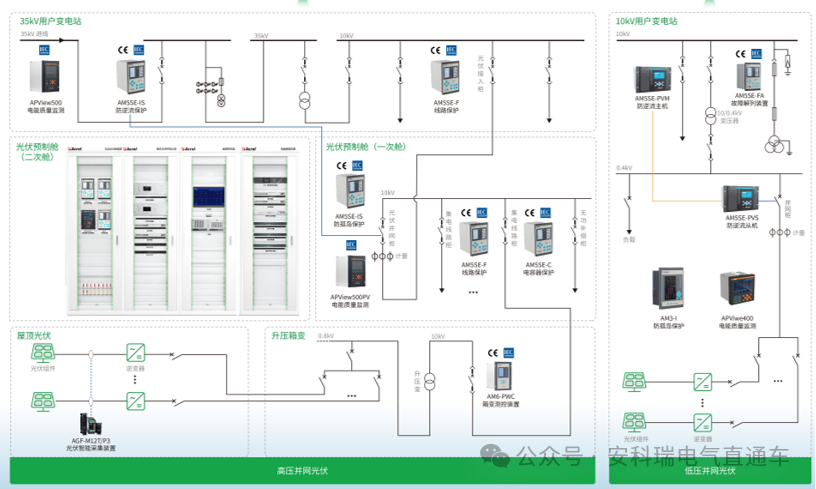

2.1 硬件组成

Acrel-1000DP系统采用分布式架构设计，主要由以下硬件模块构成：

数据采集层：包括智能电表、电流电压传感器、微机保护装置、温度传感器等，实现对电站各项运行参数的实时采集。系统支持RS485、4G、LoRa等多种通信方式，适应不同场景的部署需求。

边缘计算层：部署于现场的智能网关设备，具备数据预处理和边缘计算能力，可进行初步的异常检测和数据压缩，减轻云端处理压力。

云端平台：基于云计算架构的数据中心，负责海量数据的存储、分析和可视化展示，支持多电站集中管理。

2.2 软件架构

系统软件采用微服务架构，主要功能模块包括：

实时监控模块：提供电站运行状态的实时可视化展示，包括发电功率、组件温度、逆变器效率等关键指标。

故障诊断模块：基于机器学习算法的智能诊断引擎，可自动识别各类常见故障。

预测分析模块：结合气象数据和历史运行数据，预测未来发电量趋势。

运维管理模块：支持工单创建、任务分配、处理跟踪等全流程运维管理。

2.3软件功能

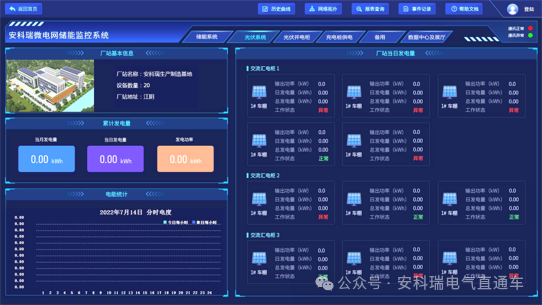

全站综合监测

展示光伏电站名称、位置、逆变器数量等基本信息；

统计当前光伏电站日、月、年发电量；

按汇流数据分散分析每组光伏组件发电功率以及工作状态。

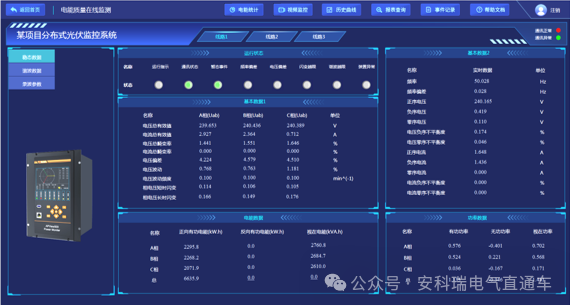

电能质量监视

监测站内电能质量检测仪所采集数据，如电压有效值，偏差率，谐波畸变率，电流有效值，分相功率，总功率等；

通过柱状图展示电能质量检测仪谐波和间谐波各频谱；

通过曲线图展示三相电流/电压谐波数据、实时负荷曲线、有效值/波动/偏差/闪变等参数；

展示所选站点下全部电能质量检测仪所有暂态事件。

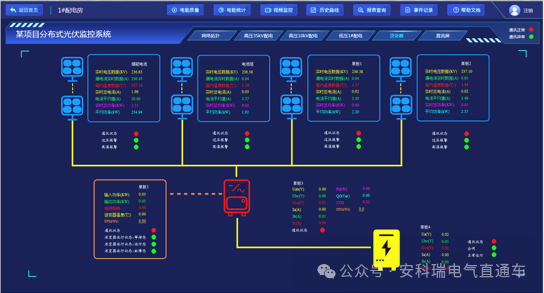

逆变器运行监测

监测整个光伏阵列各个组件的电压、电流、功率等电参量信息；

监测逆变器当前输入功率、输出功率、温度及当前状态等信息；

监测逆变器交直流侧电参量信息。

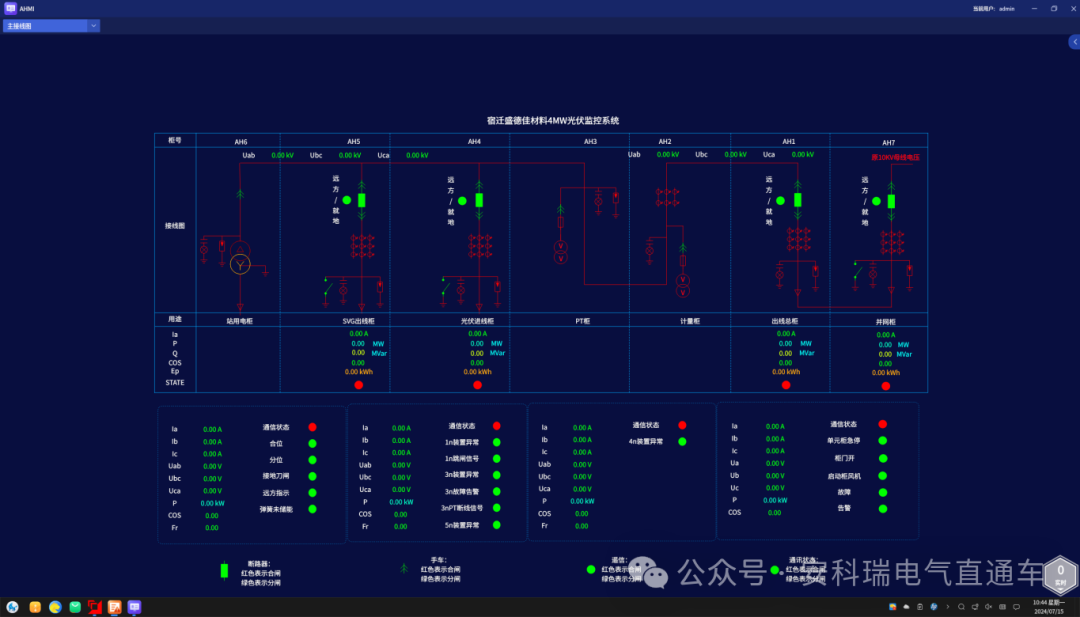

主接线图

在此界面可以查看高压保护柜的电量参数，监视断路器和手车的状态，在远方状态时可以遥控断路器的分合，监视高压柜保护装置的参数，能够及时的发现异常，及时做出相应的处理。

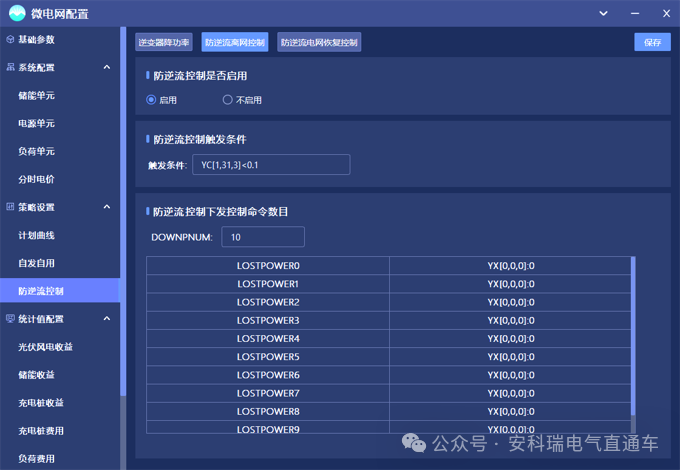

防逆流柔性调节

市电处监测防逆流指标，根据逆功率或低功率判断逻辑降低光伏有功发电。通过系统调节光伏电场的有功出力。

   如光伏电场只有一个光伏并网点，则将有功指令下发给该并网点协调控制器，由协调控制器将指令分配到每台光伏逆变器。

   如电场有多个光伏并网点，则采用不同的策略，如按比例、按裕度等，将总的有功目标分配到每个光伏并网点协调控制器。由光伏协调控制器根据光伏的运行状态及有功指令自行控制光伏逆变器的功率输出或启停。

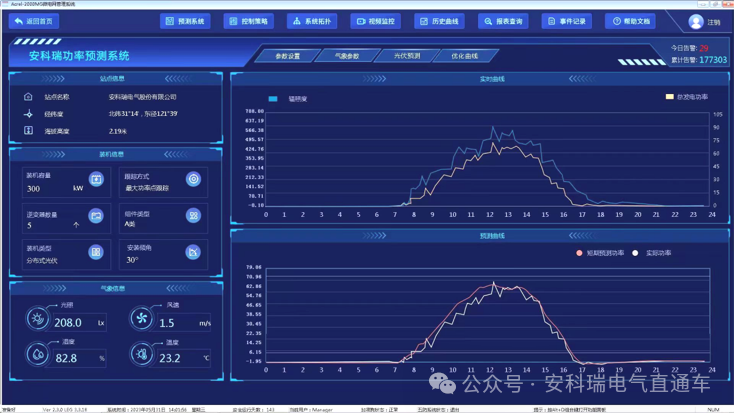

光功率预测

目前我司预测系统精确度

   中期预测合格率在85%；

   短期预测合格率在90%以上；

超短期预测合格率在92%以上，符合标准要求。

7. 结论

Acrel-1000DP光伏运维优化系统通过创新的故障诊断和发电预测技术，为光伏电站的高效运维提供了全面解决方案。系统采用的多层级检测机制和混合预测模型，在实践中表现出较高的准确性和可靠性。随着人工智能和物联网技术的持续进步，光伏运维将向更加智能化、自动化的方向发展，为可再生能源的大规模应用提供坚实的技术支撑。

未来，随着电力市场改革的深入和碳交易体系的完善，光伏运维系统不仅需要关注技术性能，还需考虑与市场机制的衔接，实现技术价值与经济价值的双重提升。Acrel-1000DP系统在这一领域的前瞻性布局，使其在行业数字化转型中占据有利位置。
