专为钢铁、采矿等高耗能行业打造的 Acrel-7000企业能源管控平台

我们专为钢铁、采矿等高耗能行业打造的 Acrel-7000企业能源管控平台。我将从行业现状、政策压力、管理痛点出发，阐述我们如何通过系统化、数字化的手段，帮助企业实现节能降耗、降本增效与低碳转型。

1. 行业项目特点：

钢铁、采矿是典型的“能源消耗大户”，其用能结构复杂、规模巨大，并呈现以下特点：

• 用能种类繁多：不仅消耗巨量的电力，还涉及水、压缩空气、蒸汽、燃气等多种能源介质，且工艺环节多，用能点分散。

• 用能强度高：高炉、电炉、轧机、破碎机、大型风机水泵等关键设备24小时连续运行，是企业的“电老虎”、“气老虎”，能效水平直接影响生产成本。

• 用能波动大：生产负荷的变化、不同工序的启停，导致用能曲线峰谷差大，对电网冲击和基本电费（需量电费）构成直接影响。

2. 国家强制要求（政策倒逼升级）：

国家对高耗能企业的监管日趋严格，已从鼓励性政策转向强制性约束：

• 节能监察与能耗“双控”：企业被纳入重点用能单位名录，需定期上报能耗数据，接受节能监察，并有明确的能耗总量和强度控制目标。

• 碳排放核查与交易：国家“双碳”战略下，高耗能企业是碳排放核查的重点。未来，超出配额的碳排放需在碳市场购买，而节约的配额可转化为资产出售。

• 能耗在线监测系统建设：国家发改委等多部委明确要求重点用能单位建设能耗在线监测系统，并实时对接省级平台，这是强制性要求，而非选择题。我们平台的设计符合《NHJC-2018重点用能单位能耗在线监测系统技术规范》等标准。

在与众多企业交流中，我们发现普遍存在以下管理痛点：

1.“看不见”：能源消耗像一本“糊涂账”。只有月底的总电费单，不清楚具体消耗在哪个车间、哪条产线、哪台设备，更不知道在什么时间、以何种效率被消耗。用能是“黑箱”，管理无从下手。

2.“管不住”：缺乏有效的监控和调控手段。对于不合理的尖峰负荷、设备空转、管网“跑冒滴漏”、用能设备低效运行等问题，无法实时发现、预警和干预，造成巨大的能源浪费。

3.“算不清”：能源成本分摊、产品单耗、工序能耗、能效指标等关键数据依靠人工统计，工作量大、易出错、时效性差，无法为精细化管理和考核提供准确依据。

4.“优化难”：缺乏数据支撑，节能技改方向不明。凭感觉和经验做决策，投资风险高。系统运行参数？有无优化空间？缺乏量化分析和智能诊断。

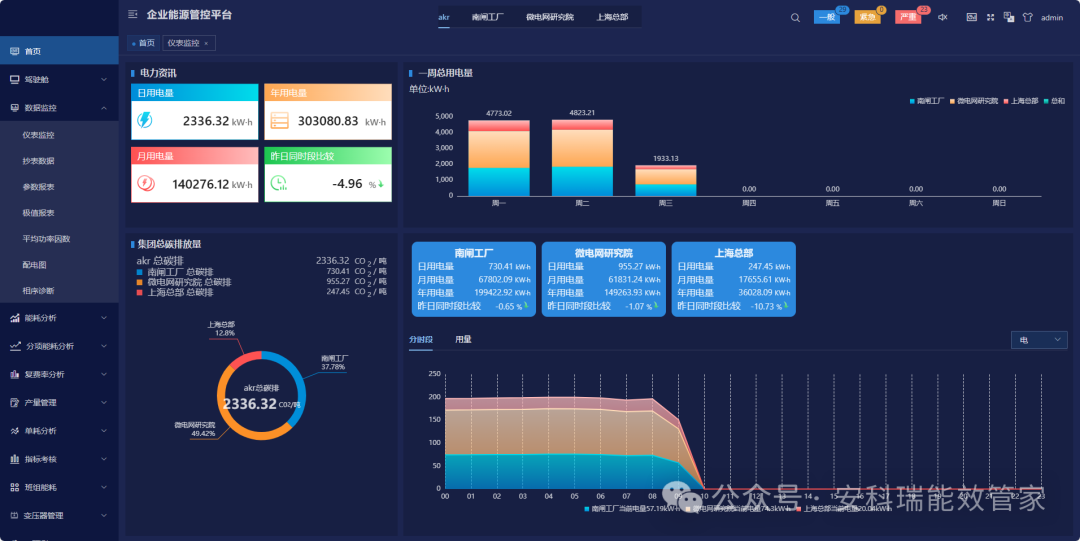

1.1首页

首页给用户展示企业集团与分公司的每日用电统计信息、每周用电统计信息、总碳排统计信息、各分部用电统计信息、分时段用能统计等相关信息，展示报警的数据和分类，用户还可以切换平台主题色和中英文，以及全屏展示。

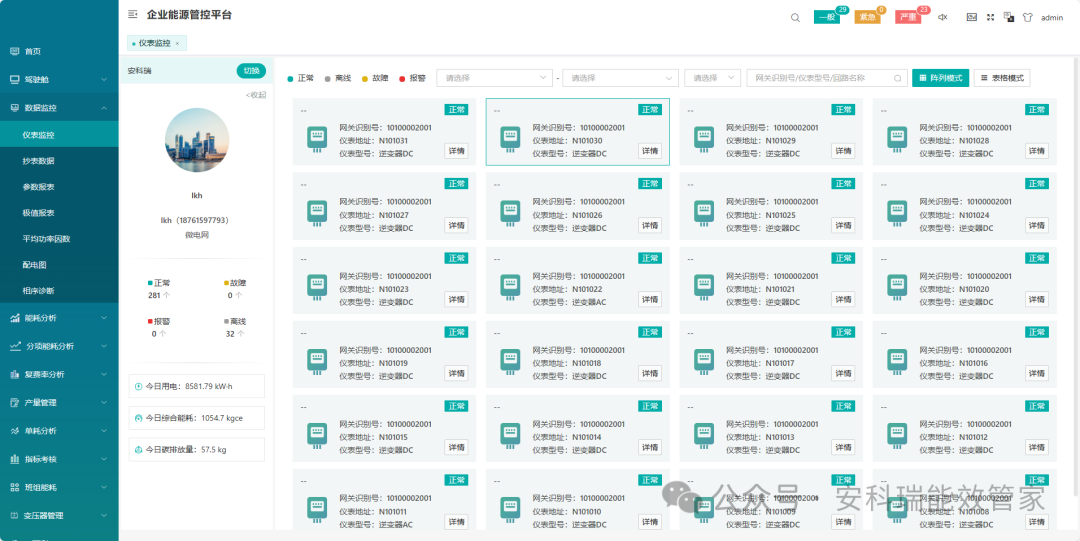

数据监控显示了项目信息和项目下所有的设备信息，可以看到每个设备的通讯状态、回路名称、电参量等。

1.2.2. 抄表数据

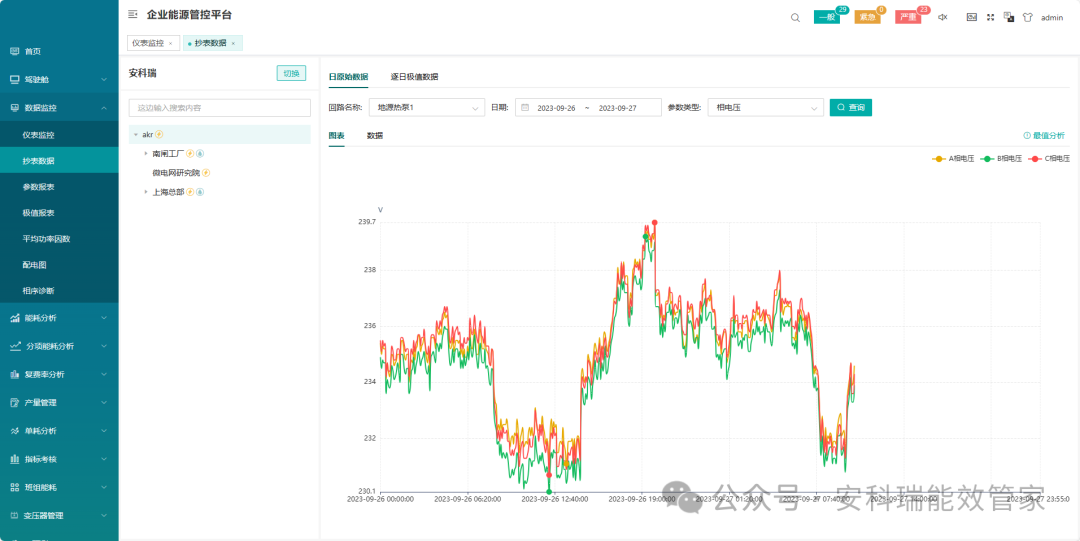

该页面展示某一回路中，一段时间内每天的日数据信息，用户可以选择不同的电力类型，显示不同电参量数据，数据会以图表或者数据列表的信息展示；逐日极值数据展示了各个电参量在一段时间内，每天最大值；还可展示最值数据及发生时间，还能统计平均值。

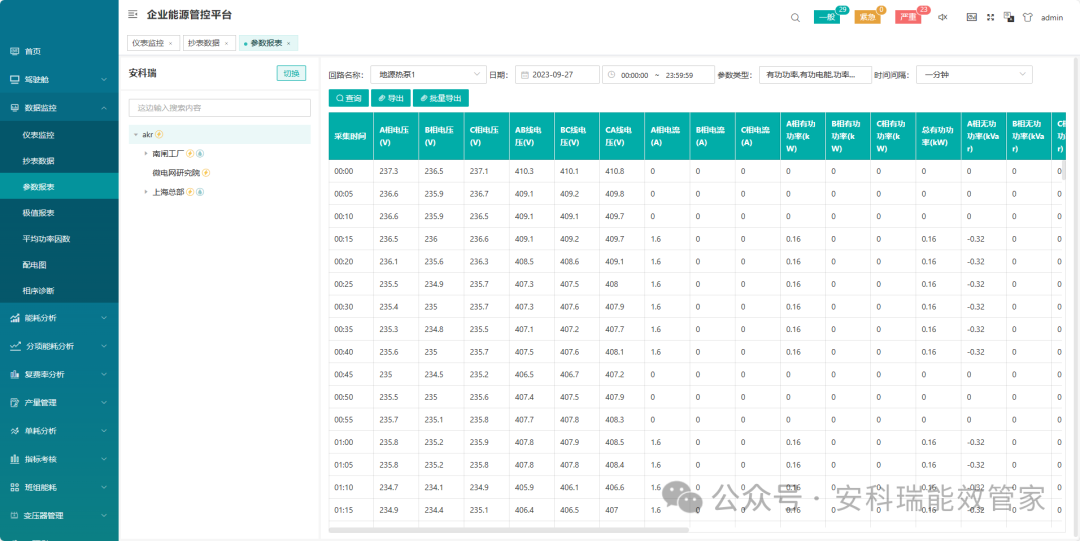

1.2.3. 参数报表

用户可以查看各个区域设备的电参量报表，可以通过切换时间和调整参量显示查看对应数据，如图所示。支持报表导出和批量导出，导出报表为excel格式，批量导出可以导出多块仪表的数据。

1.2.4.极值报表

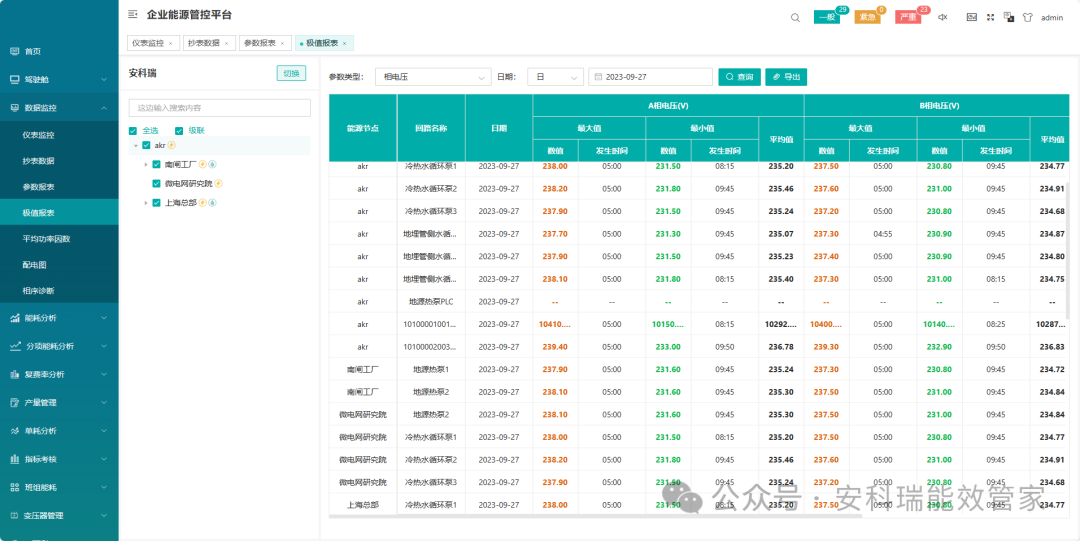

展示各个项目下的仪表的电参量在某一天中的最大值和最小值，以及平均值和发生时间，形成报表形式进行展示，并可导出。

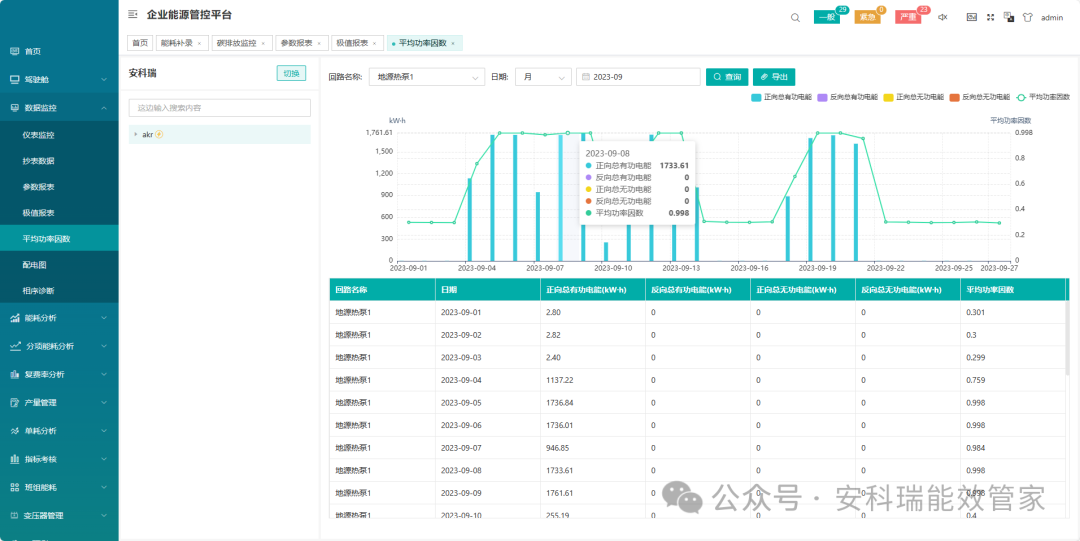

1.2.5. 平均功率因数

展示了项目下某一回路按月/年的正向总有功电能、反向总有功电能、正向总无功电能、反向总无功电能、平均功率因数，并以折线图和数据表格的形式展示，如图所示。

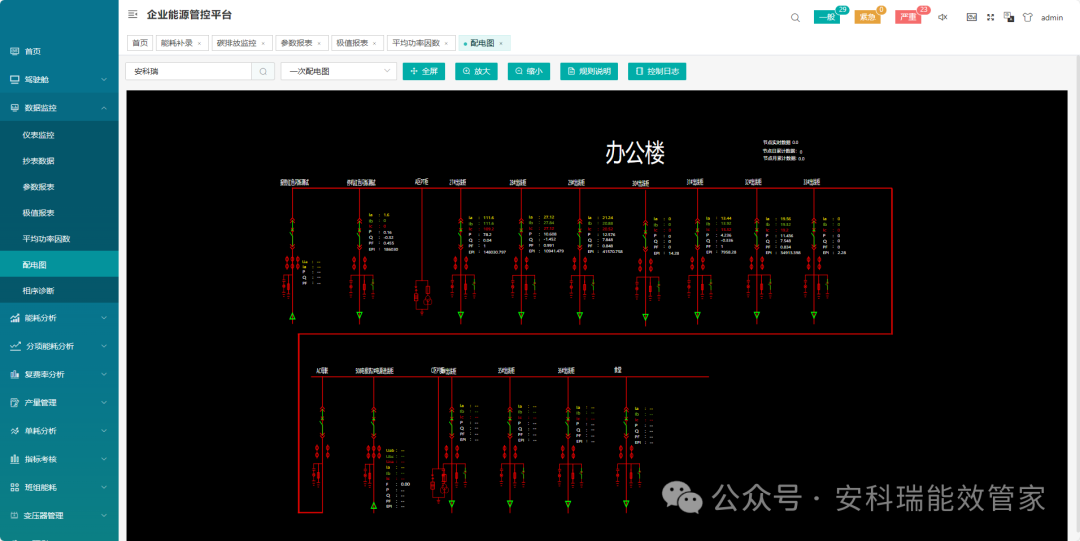

1.2.6. 配电图

配电监测主要展示配电一次图。选中需查看的项目名称，即可查看该配电一次图。点击图中数据，可以调出控制箱，查看实时数据，如相电压，有功功率，无功功率，有功电能，相电流，无功电能，切换至历史数据，通过选择日期与电力类别，查询想要看的图表与数据。

1.2. 能耗分析

1.2.7. 用能概况

把环比、能耗趋势、日用电功率曲线、功率峰值显示在同一界面。根据查看某个项目，选择对应节点、分类能耗，即可查看该项目，环比，能耗趋势，有的还可以查看日用电功率曲线，功率峰值。同时，可以切换当日，当月，当年，查看不同时间段的能耗趋势。如图所示。

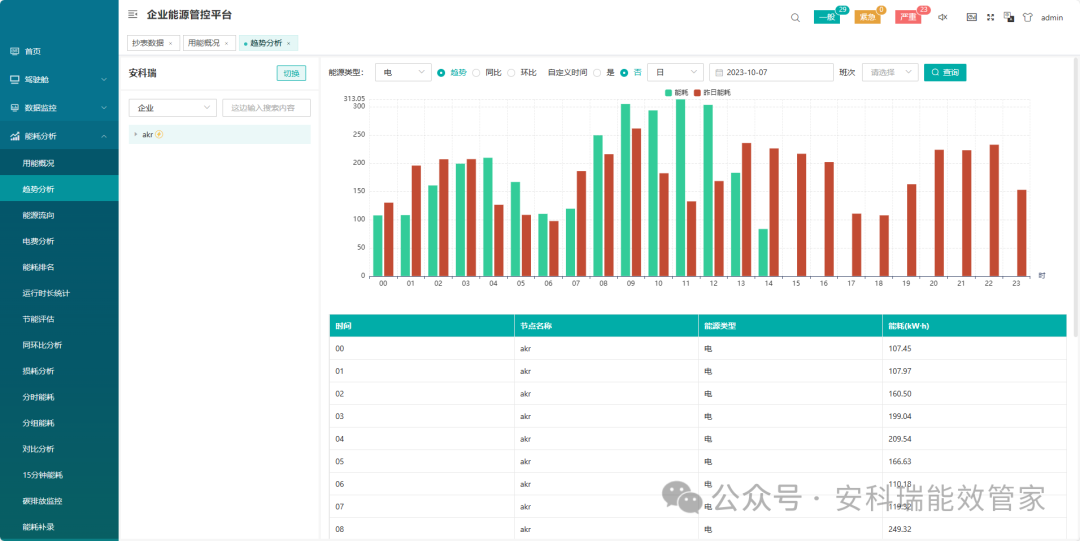

1.2.8. 趋势分析

趋势分析可以查看项目能耗节点下分类能耗的日月年能耗趋势，如图所示。

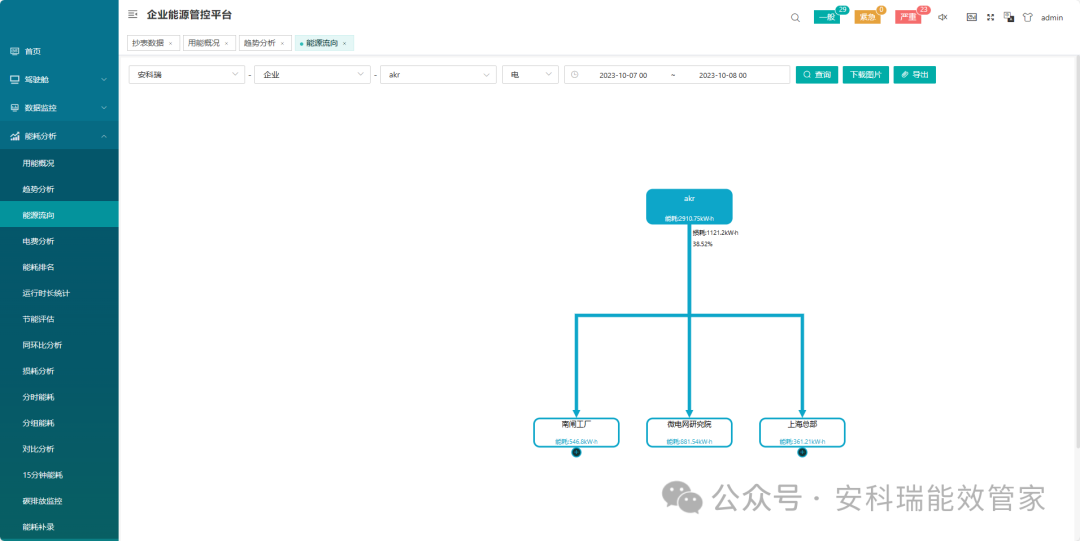

1.2.9. 能源流向

主要展示单个项目各个分类能耗的流向图。选中需查看的项目、分类能耗，起始日期及截止日期，即可查看该项目的能源流向。如图所示。

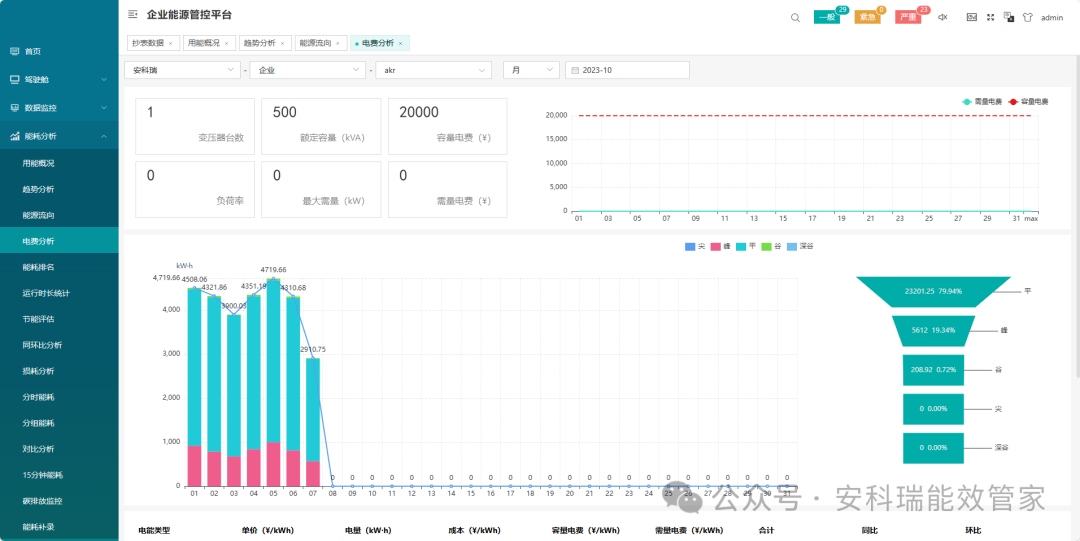

1.2.10.电费分析

根据项目设置的容量单价，需量单价，结合项目总容量，最大需量，复费率，计算用容量计费划算，还是需量计费划算。如图所示。

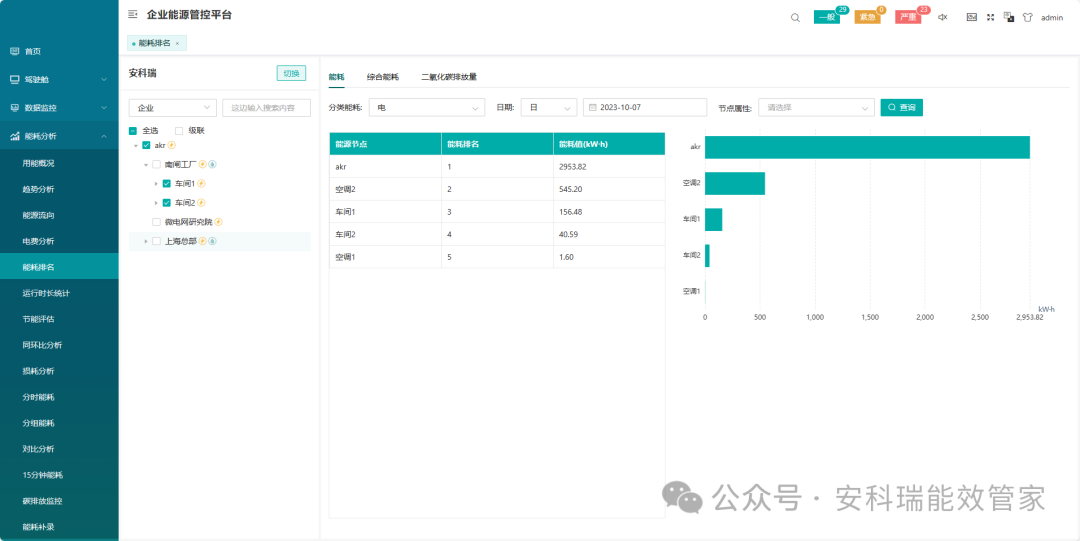

1.2.11.能耗排名

根据所选的能源消耗节点用量，进行能源消耗排名，从高到低。如图所示。

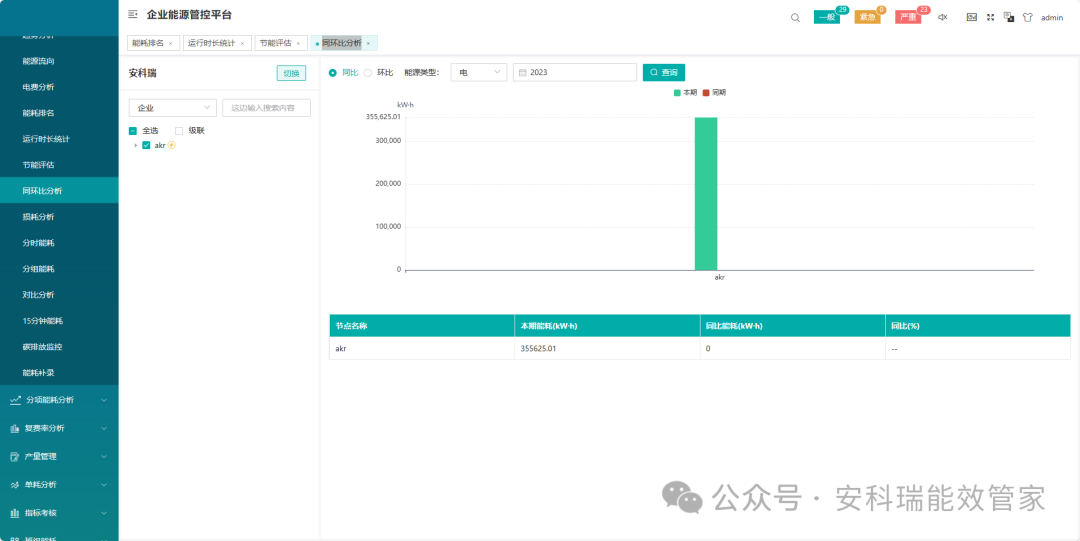

1.2.12.同环比分析

企业可以查看各个能源节点的同比环比数据，如图所示。

1.3. 复费率分析

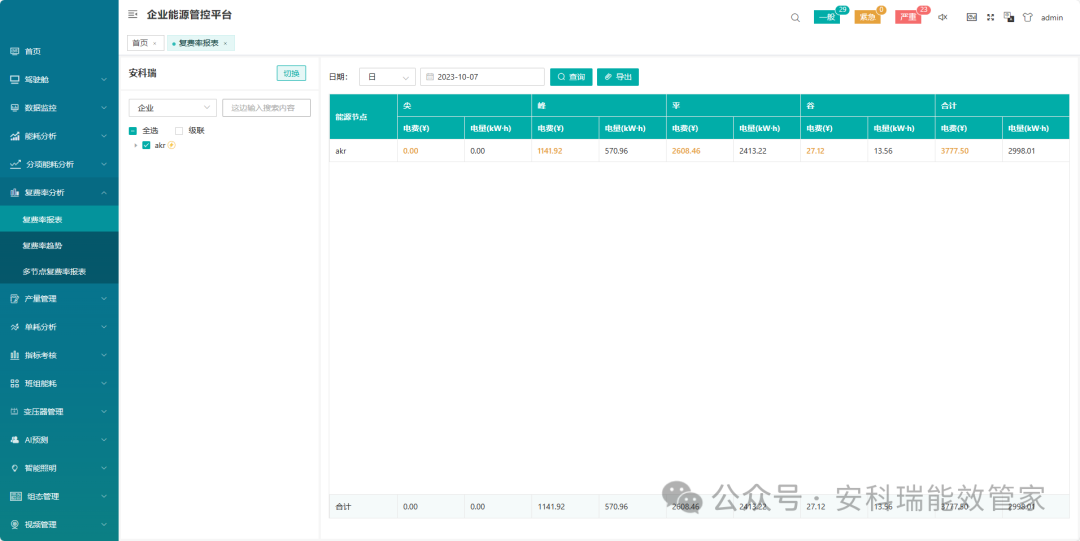

1.3.1.复费率报表

复费率报表主要统计项目能耗节点的尖、峰、平、谷电能及电费。选中需查看的项目，能耗节点及日期，选择“日”，“月”，“年”其中一种报表类型。点击“查询”，即可查看该能耗节点的复费率报表；点击“导出”可导出表格。如图所示。

注：此报表需要计量装置支持分时段统计功能。

1.3.2.复费率趋势

以柱状图展示日，月，年内尖峰谷的用电趋势，以饼图展示尖峰谷用电量的占比以及金额占比。如图所示。

1.4.自定义组态管理

可通过图形化的编辑方式自定义组态图，使监控范围（设备、工序、车间、工厂）和监控的能源介质能够自由组合形成各种监控画面，可对设备进行功能和参数的快速配置。

画面组态需支持：

1）组态支持矢量缩放，保证按比例缩放而不失真；

2）支持数据的实时显示；

3）支持历史趋势的绘制和显示，包括电压、电流、功率、频率、流量、压力等

4）支持设备的参数显示。

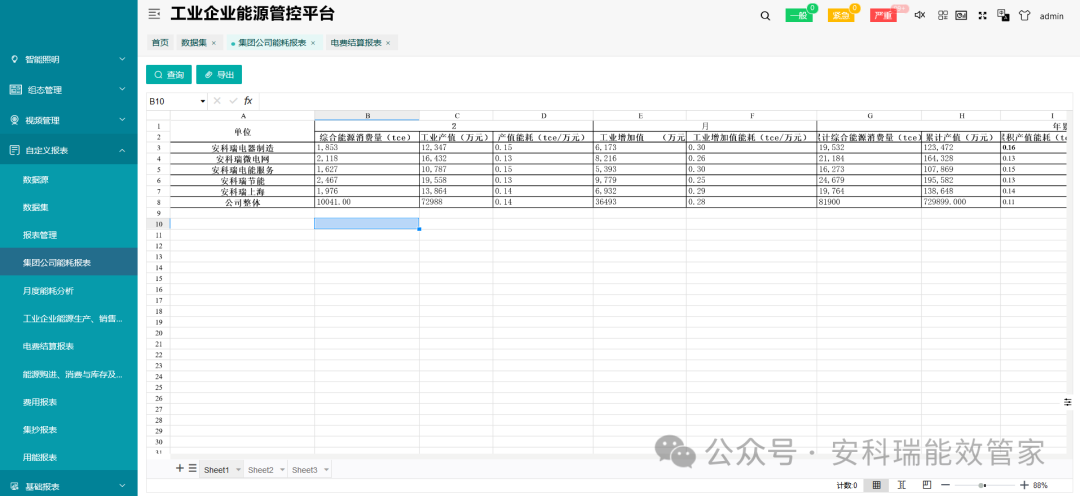

1.5. 基础报表

系统支持通过自定义报表功能，在网页端灵活制作各种报表，也可导入现有报表模板，绑定数据自动生成报表，查看企业各个节点的能耗，单耗，成本，综合能耗等信息，并同比、环比报表，支持报表以EXCEL格式导出，支持报表在线浏览。

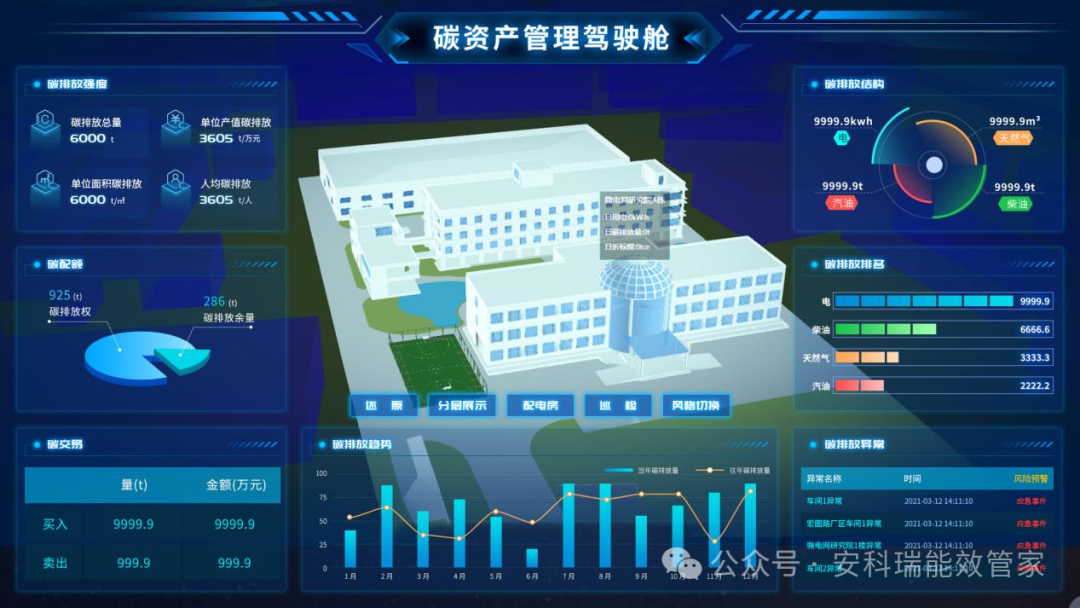

1.6. 碳资产管理舱

对碳资产进行综合管理，全面掌握碳排放和碳收益情况，提供交易决策和用能优化策略支持，促进节能降耗，辅助用户获得减排资产，提升投资收益率。

• 以3D形式展示3D建筑模型，并统计各区域当日碳排放量

• 展示碳排放强度、碳配额、碳交易情况、碳排放结构、碳排放排名、碳排放异常记录，对碳排放趋势进行统计，支持同环比分析。




系统应用价值

1.1. 企业收益

企业能源管控平台为企业加强能源管理，提高能源利用效率、挖掘节能潜力、节能评估提供基础数据和支持。

在线监测电能质量

帮助企业在线监测电能质量，包括谐波含量、三相不平衡度、功率因数等，避免被罚款。

用能安全

监测设备运行工况，保证安全运行；预警电气火灾，预防安全事故；及时排除故障，保证正常生产；快速定位并干预切除隐患，保证能源供应安全。

节省人力成本

少人或者无人值守，减少人工统计工作量，降低人力成本。

节能降费

根据用电情况实现“容改需”，降低基本电费；实现调整负载、削峰填谷、无功补偿，节省能源费用。可实现办公节能10%左右，总节能3%左右。

提高设备利用率

监控变配电设备运行状况，降低损耗，保证经济运行。

打破信息孤岛

提供标准的数据接口与ERP/MES/MIS/PLC/DCS/SCADA等系统实现对接。

持续增值

实时了解耗能状况，接入电力需求侧管理平台，享受国家补贴，参与碳排放交易，助力碳达峰和碳中和。

1.2. 用户收益

企业能源管控平台能满足企业各种用户的不同需求。

对能源主管部门及人员（节能管理）

帮助企业完善能源管理体系，贯彻能源专业化、精细化、扁平化管理思路，建立持续改进能效的能管模式和机制，提高能管水平，促进节能降耗。

对各级用能部门及人员（能源使用部门）

（1）实时监视能源消耗，及时发现问题，减少用能损失；

（2）全面掌握能耗总量、能耗成本及能耗效率指标数据；

（3）全面分析用能特点，为优化用能管理提供决策数据；

对能源运维部门及人员（能源供给部门）

（1）帮助建立数据采集网络监控运维，动态监视数据采集状态，确保数据采集正常运行，奠定数据基础。

（2）实时监视能源系统运行状态，异常及时报警，保证生产用能安全，远程自动抄表，降低工作强度，提高工作效率。

对能源统计人员及其他部门

（1）自动生成各类外部单位所需报表，提高数据统计工作效率和准确率。

（2）共享能耗数据，并与其他系统集成。

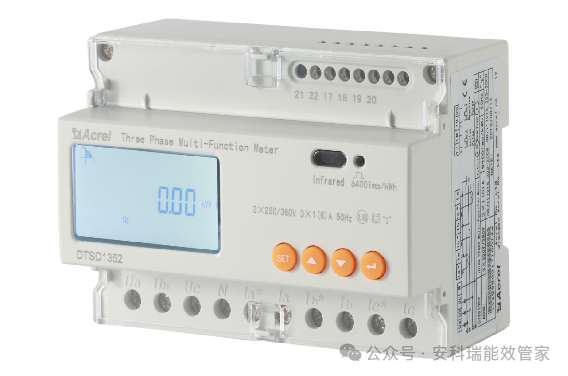

1) 导轨式电能表DTSD1352

●  有功精度：0.5S级，无功精度：2级（目前标准最高），电压、电流精度：0.2级

●  电压规格：3×100V、 3×380V、3×57.7/100V、3×220/380V

●  电流规格：3×1(6)A（经互感器接入），3×10(80)A（直接接入）

●  工作温度：-25℃~+55℃

●  相对湿度：≤95℅（无凝露）

●  通讯：最大支持2路独立485通讯，Modbus RTU规约/DL/T645-07规约可自适应，两路485可独立设置，亦可使用不同协议；波特率1200bps-19200bps可设，奇偶校验位可设

●  功能：支持1DI1DO；支持有功脉冲输出

●  外形尺寸：126*88*69，标准DIN35导轨安装

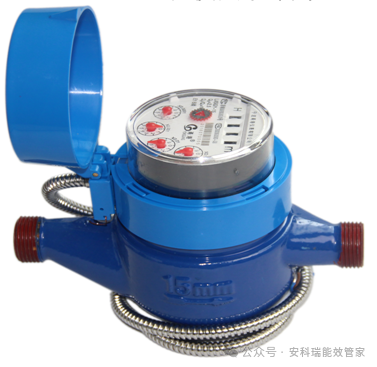

2) 智能远传水表

可用电子直读式，具有高清晰液晶显示，直接读取和通信发送。该水表的特点包括：高灵敏度，始动流量小，计量精度高，具备误差自动修正功能；通讯方式：可通过MODBUS-RTU通讯接口进行通信，管理者可对水表各参数进行设置或修改，也可抄回表内的信息以便供管理部门进行统计、监测；断电后数据可保存10年以上；扩展功能：可根据需要扩展远程控制阀门开关功能；耐高温：可在120℃下长期工作，水解稳定；抗腐蚀：抗酸碱腐蚀性强不易被腐蚀，阻燃性能好，环保：水资源免遭二次污染。

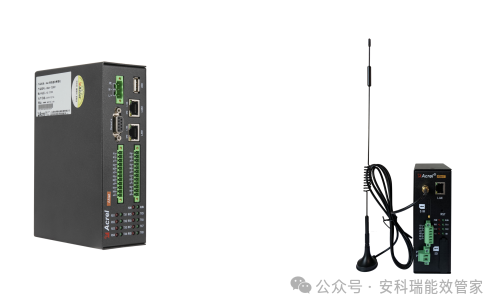

3) 智能网关

ANet智能通信管理机是一款采用嵌入式硬件计算机平台，具有多个下行通信接口及一个或者多个上行网络接口，用于将一个目标区域内所有的智能监控/保护装置的通信数据整理汇总后，实时上传主站系统，完成遥信、遥测功能。

同时，ANet智能通信管理机支持接收上级主站系统下达的命令，并转发给目标区域内的智能系列单元，完成对厂站内各开关设备的分、合闸远方控制或装置的参数整定，实现遥控和遥调功能，以达到远动输出调度命令的目标。

ANet智能通信管理机提供丰富的规约库支持，实现不同二次设备供应商的智能设备互联。作为自动化系统网络与监测设备之间的通信接口设备，ANet智能通信管理机实现了规约转换、接口匹配、数据转换等三项功能。

ANet智能通信管理机提供RS485通信端口，每个端口最多可带32台仪表设备（对于低压综合保护建议每个端口挂接不超过10个）；可根据仪表设备的通信波特率、通信线路长度及客户对通信数据的刷新速度要求最终决定每个通信端口所带的设备数量。

ANet智能通信管理机实时并行多任务处理与第三方设备的访问及上位系统的连接通信，支持软件组态。通过专门的配置管理软件，可为不同通道挂载设备选择不同的通信协议，并可通过更改配置文件来改变通信管理机所连接仪表设备的数量及数据信息，而不需更改软件程序。

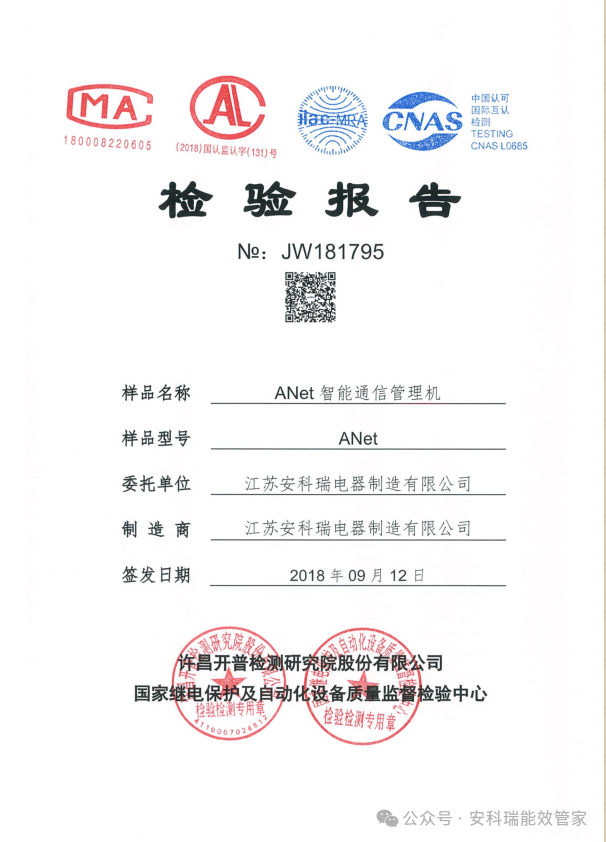

检测报告

我们不仅提供一个软件平台，更提供从计量设计、设备选型、安装调试、平台部署到数据分析、节能诊断的全流程服务。我们愿与贵公司携手，将能源数据转化为生产力，共同开启高效、低碳的智能制造新篇章！
