中线安防保护器守护末端配电安全及N线电流过大/谐波/三相不平衡等问题

一 . 什么是“抑制谐波式"电气火灾 ?

“抑制谐波式"电气火灾并非指谐波抑制设备本身引发火灾，而是指在谐波污染严重的配电系统中，因谐波电流的附加效应，导致电气设备异常发热、绝缘加速老化、设备误动作或谐振过电压，最终引发火灾的一类电气火灾。

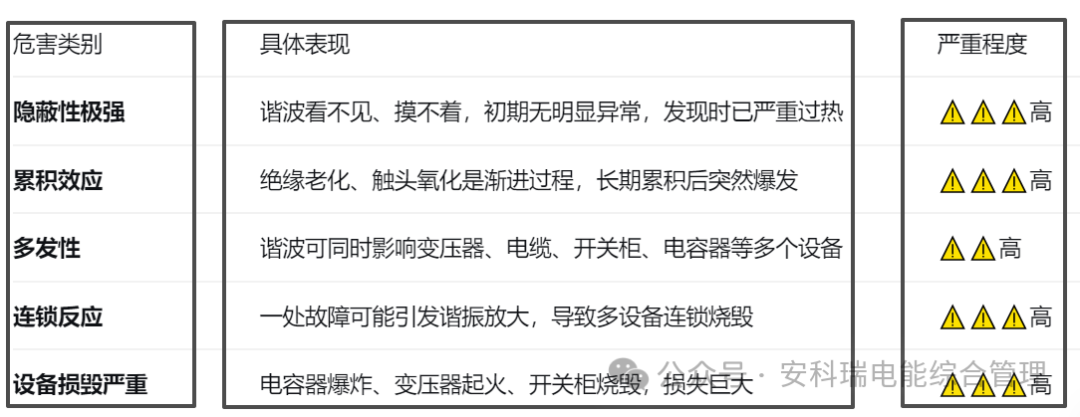

通俗理解：谐波是电力系统中的“隐形杀手"，它不直接燃烧，而是通过热效应、绝缘破坏、设备异常三个路径，埋下火灾隐患。

二 . 谐波引发火灾的主要原因 ？

2.1 谐波导致中性线过载发热

原因：三相四线制系统中，基波电流在三相平衡时中性线电流为零。但3的整数倍次谐波（3、9、15次等）在三相中相位相同，在中性线上算术叠加，导致中性线电流可能达到相电流的1.5倍甚至更高。

中性线设计通常与相线相同截面，长期过载导致导线严重发热；绝缘层熔化、碳化，引发相间短路或对地短路；典型场景：办公楼、商场、数据中心等大量使用单相整流设备（电脑、LED灯、变频空调）的场所。

2.2 谐波引发变压器过热

原因：谐波电流增加变压器的铜损（绕组发热）；谐波产生高频磁通，增加变压器铁损（涡流和磁滞损耗）；变压器磁芯产生集肤效应，局部过热

2.3 谐波引起电容器谐波谐振与爆炸

原因：电力电容器与系统电感在某些谐波频率下形成并联或串联谐振；谐振状态下，谐波电流被放大数倍至数十倍；电容器过电流、过电压运行

2.4 谐波导致开关柜触头接触不良发热

原因：谐波电流产生高频集肤效应，电流集中在导体表面；断路器触头、接线端子接触电阻因高频电流而显著增加

2.5 谐波导致开关柜触头接触不良发热

原因：谐波电流产生高频集肤效应，电流集中在导体表面；断路器触头、接线端子接触电阻因高频电流而显著增加。

2.6 谐波导致保护装置误动作或拒动

原因：谐波干扰继电保护装置采样电路，导致采样失真断路器、漏电保护器在谐波环境下误动作或失去保护功能。

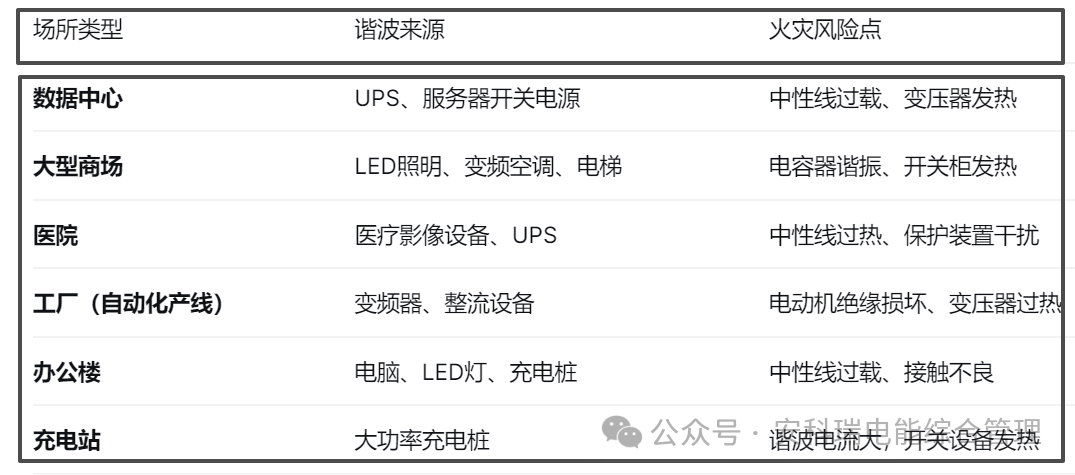

典型高发场景：

谐波引发的电气火灾是典型的“看不见的火灾"其隐蔽性和累积效应使其成为工业与建筑配电中不容忽视的安全隐患。通过谐波监测、有效治理和规范设计，才能从根本上消除这一隐形火源。

三. 安科瑞ANSNP系列中线安防保护器

3.1 产品功能特点

① 对末端回路电流进行检测、分析，治理谐波及三相不平衡，可治理由3N次谐波和三相不平衡造成的N线电流过大问题消除其造成的电气火灾安全隐患 ;

② 末端配电系统智能稳压功能，漏电检测，温度检测 ;

③ 实现系统N线电流治理，同时具备谐波电流、无功功率、杂散电流、系统电流突变，谐波电流突变的抑制功能 ;

④ 系统节能功能， 降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题，实现综合节能。同时可以提高系统的元件使用寿命，降低维修成本；

⑤ 无线数据传输功能及手机APP交互功能。

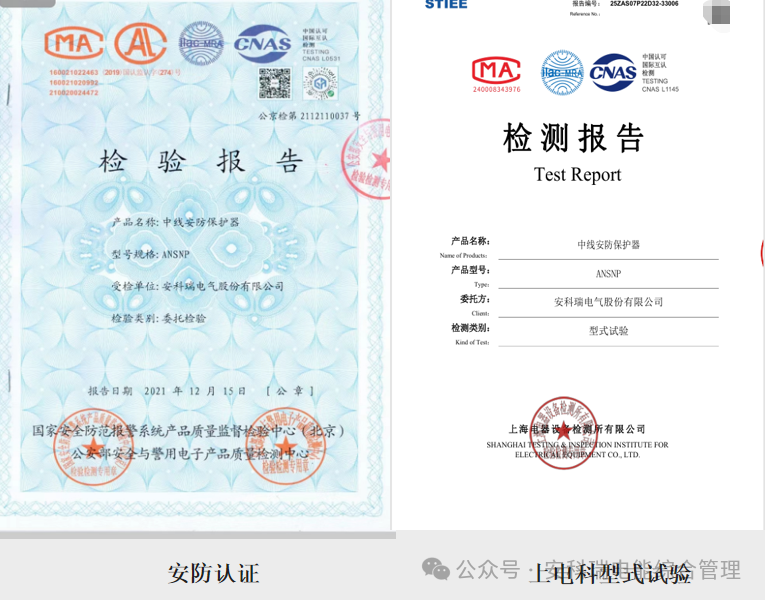

3.2 安防认证和型式检测报告

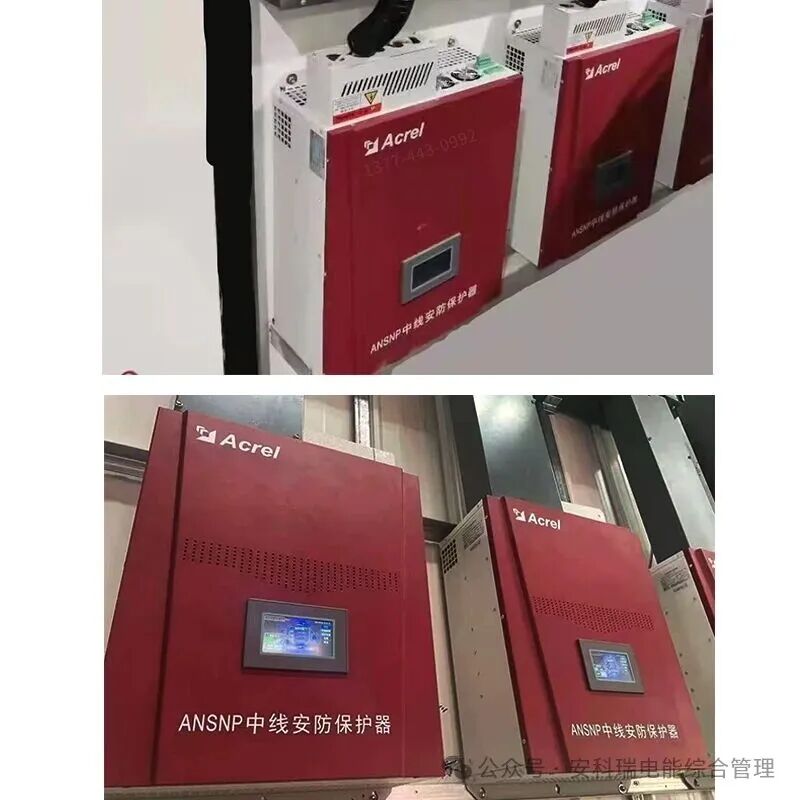

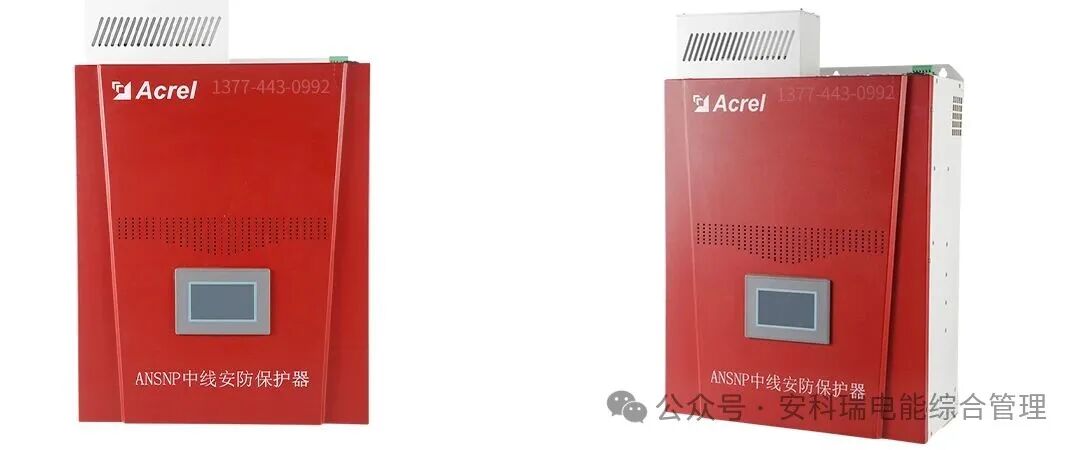

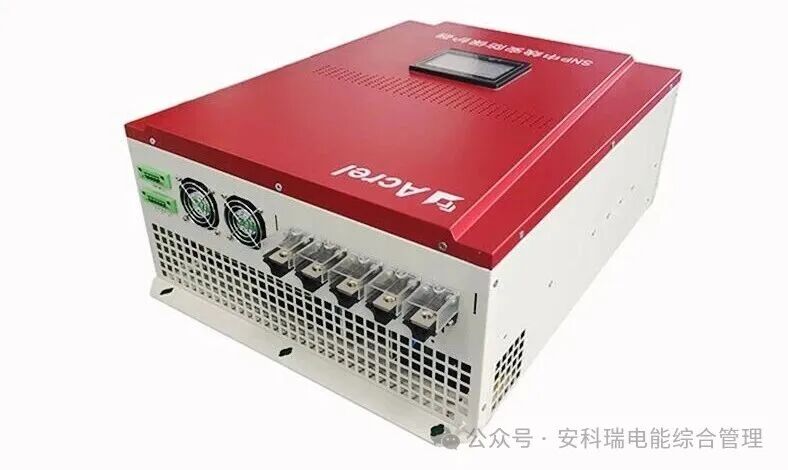

3.3 产品上图示意

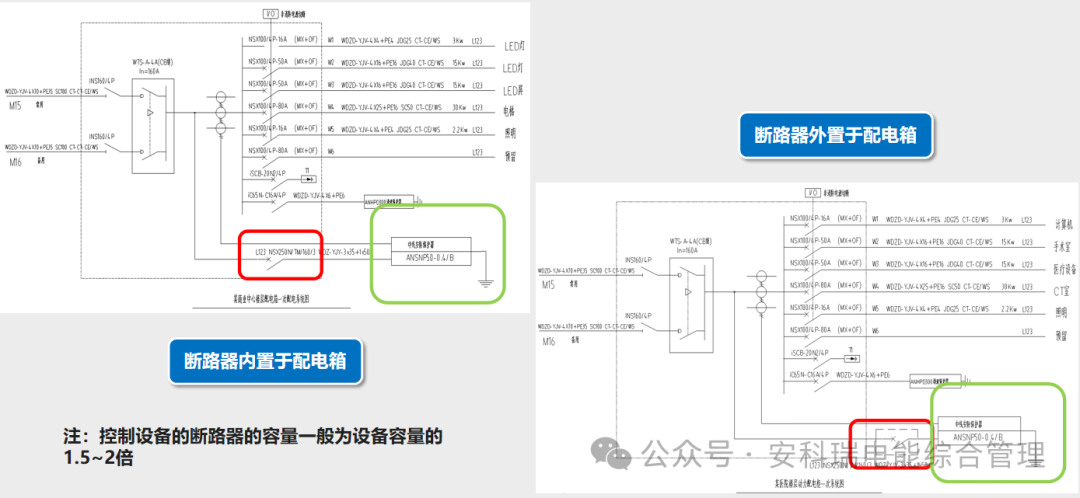

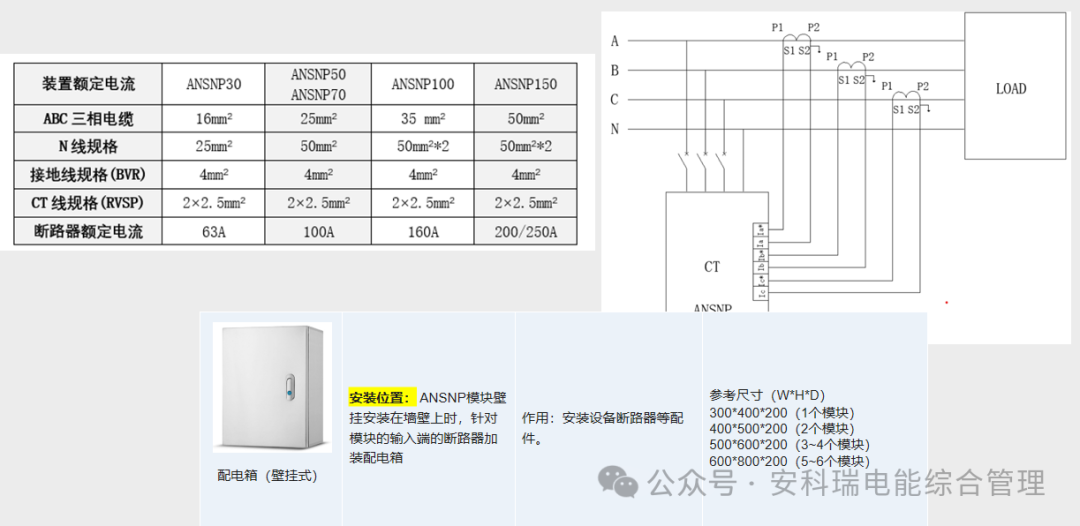

3.4 产品接线指引

3.5 手机APP操作

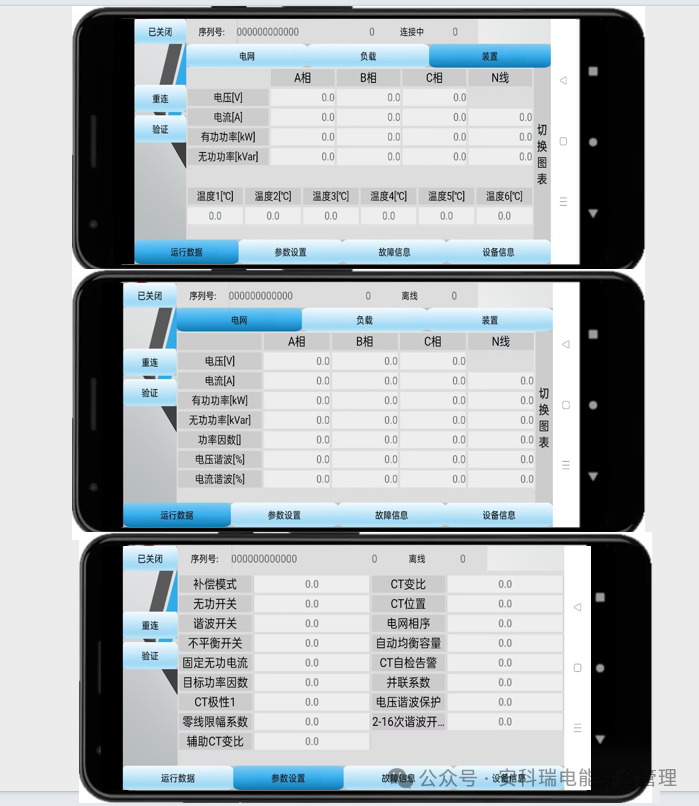

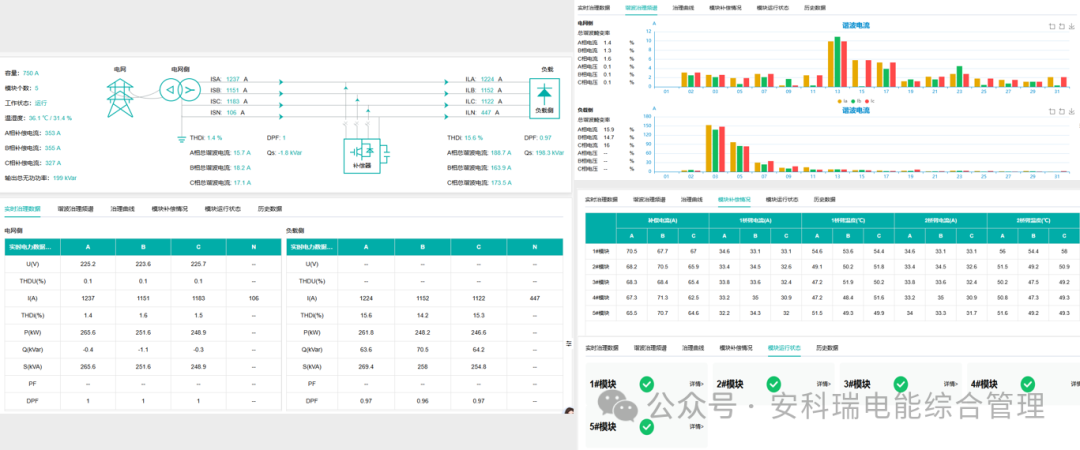

通过手机APP控制设备运行启停、参数设置和运行数据查询，方便运维管理和操作。（设备自带无线WiFi通讯，用于手机App近端监控 ）：仅支持安卓手机安装APP设备与手机距离1m~2m。

手机APP显示：运行数据（电网/负载/装置）、参数设置、故障信息、设备信息；

用户信息安全管理：对设备信息进行严格的系统用户口令加密，按节点对用户进行权限管理。

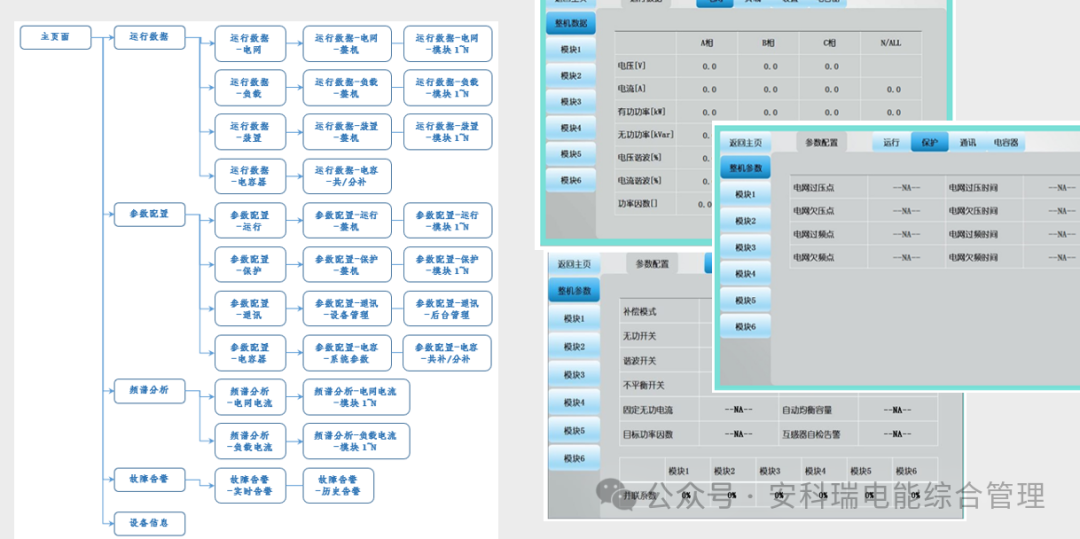

3.6 触摸屏页面

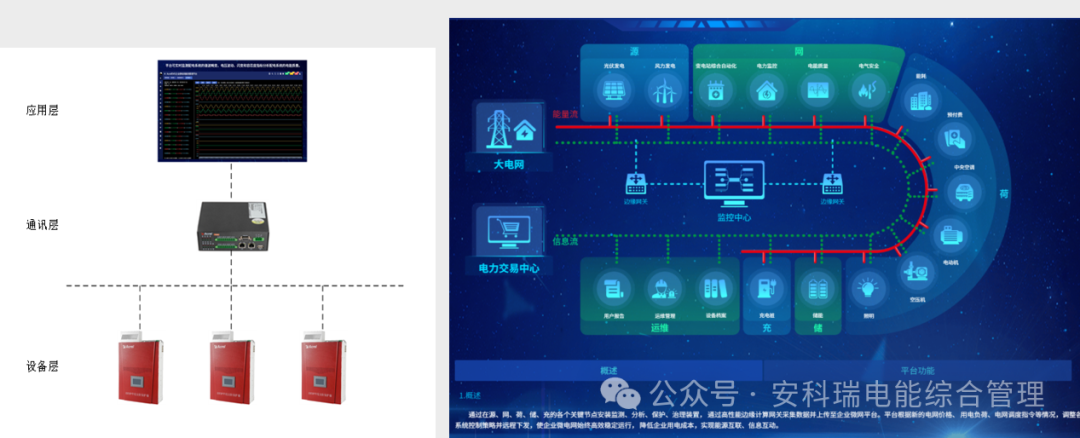

3.7 终端治理系统

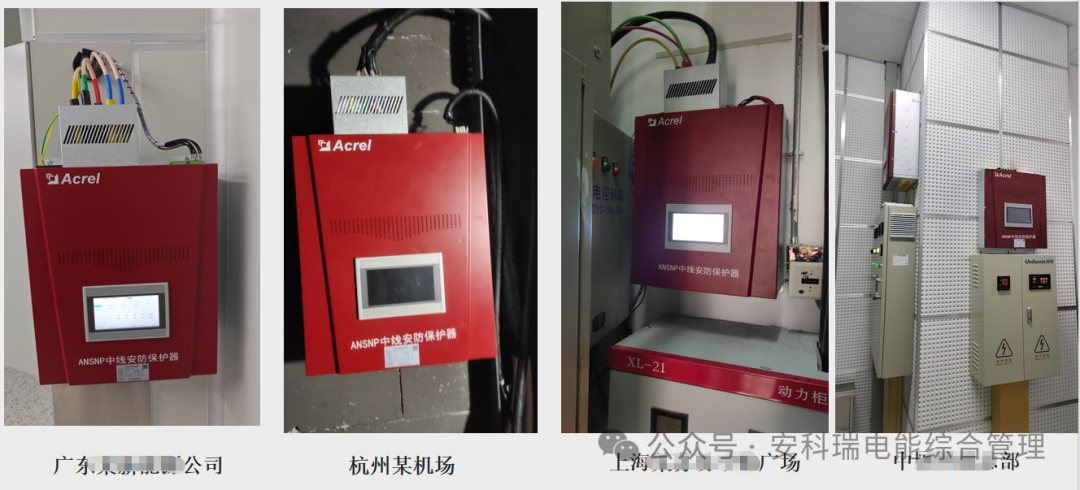

3.8 项目安装现场

3.9 应用行业

机场/体育馆/影剧院：照明灯光系统，音响系统；

学校/研究院：精密实验室，机房，数据中心；

医院：医用大型设备使用室,如手术室楼层，医学成像检验科，放疗科等；

商业综合体：大型LED屏幕，舞台调光系统，地下停车场充电桩区域；

制造业：中小型制造业。

3.10应用场景

LED显示屏/LED亮化工程/商场商贸城店铺/单相充电设备/单相变频器/光氧消毒设备/体育场馆会场照明/生物光化学场所/网络机房等场景。

四. 案例现场

4.1某某新能源单位

前期由于末端配电箱N线电流过大，导致配电室N排烧坏，发生电气火灾事故，现场末端配电箱12台，对其进行终端电气综合治理。

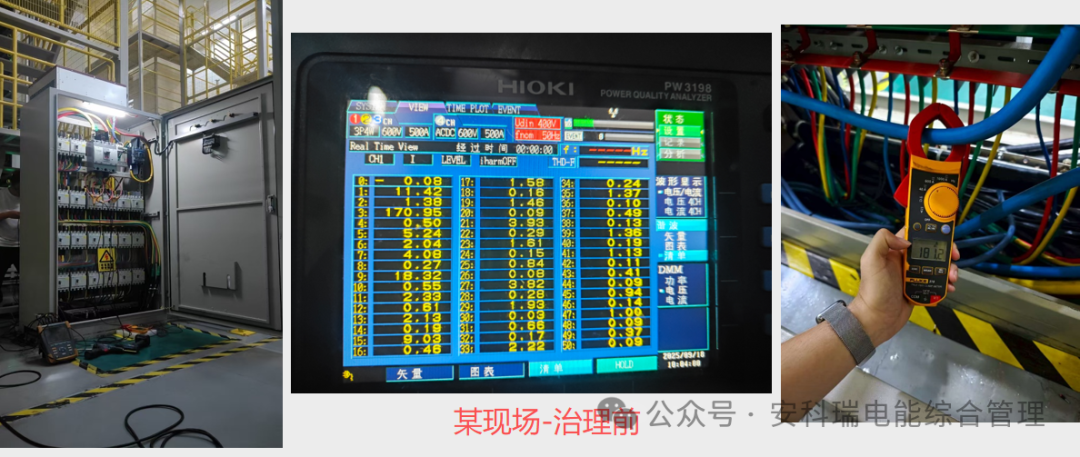

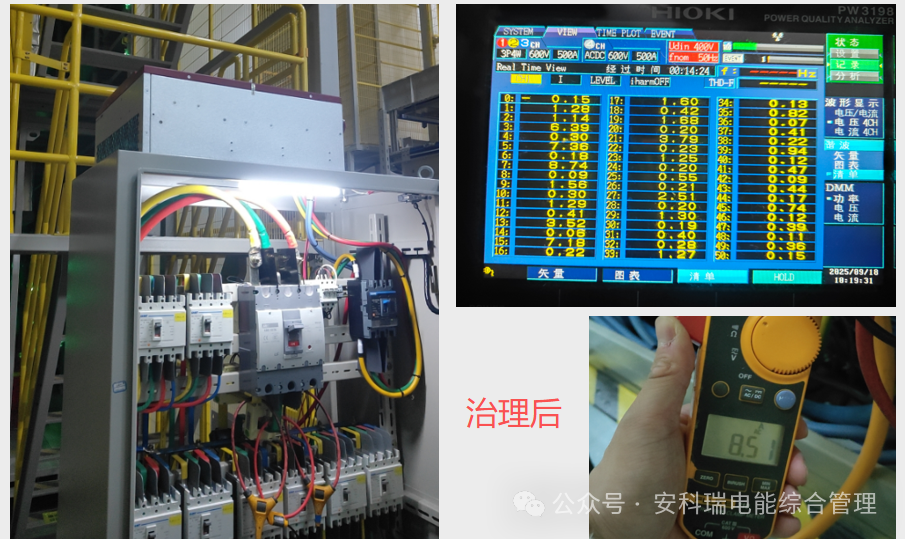

通过ANSNP中线安防设备现场治理以后，N线电流从治理前的181A降低到治理后的8A左右13774430992三相电流不平衡和其他次谐波（5次/7次/11次和13次谐波）问题也被治理掉，N线的补偿率95.58%，满足预期的治理效果。

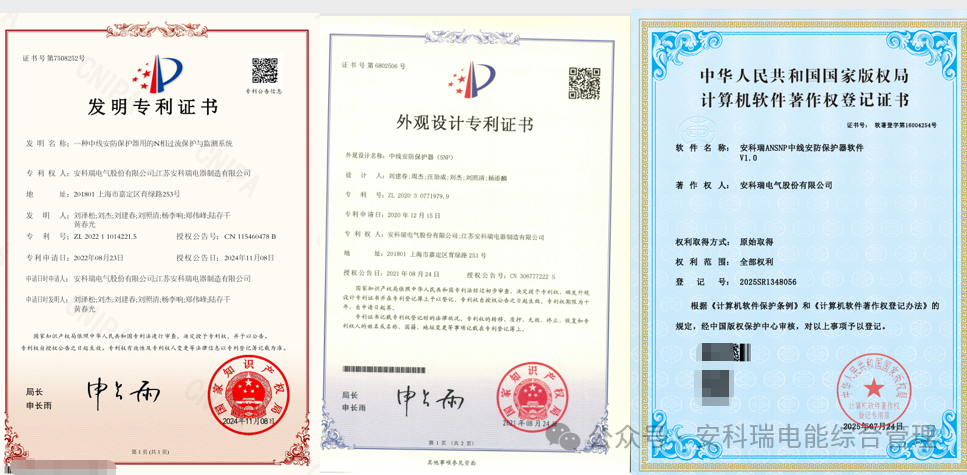

五. 产品资质

六. 结语

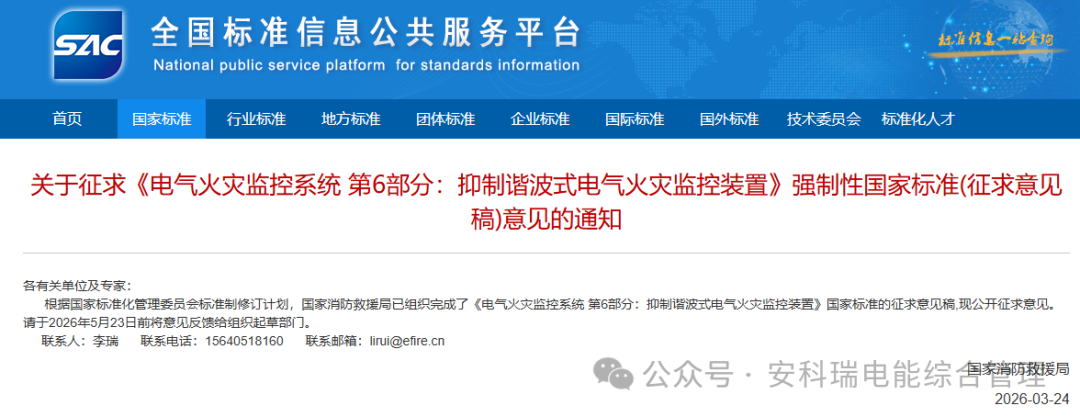

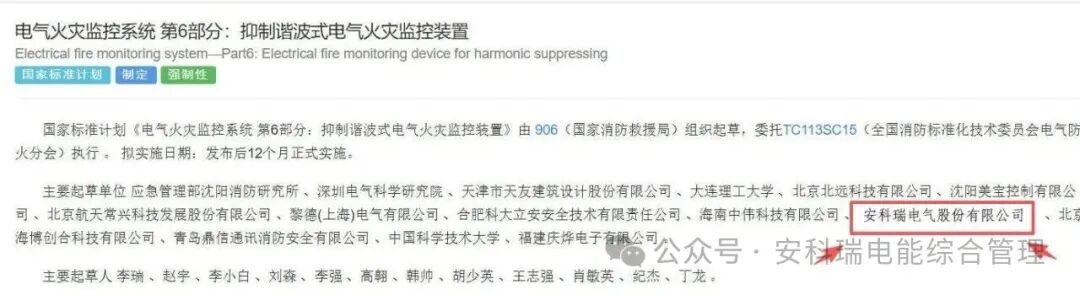

随着相关强制性国标的推进，谐波引发的电气火灾隐患备受关注，其通过中性线过载、设备过热等多路径埋下安全风险，在建筑、工业等场景高发。作为国标起草单位，安科瑞ANSNP中线安防保护器，针对性治理3N次谐波与三相不平衡导致的N线电流过大问题，兼具稳压、漏电、温度检测及节能功能，支持无线传输与手机APP运维。经实际案例验证，N线电流补偿率达95.58%，能从根源消除谐波引发的火灾隐患，适配多行业终端配电场景，为配电安全提供国标级保障。
