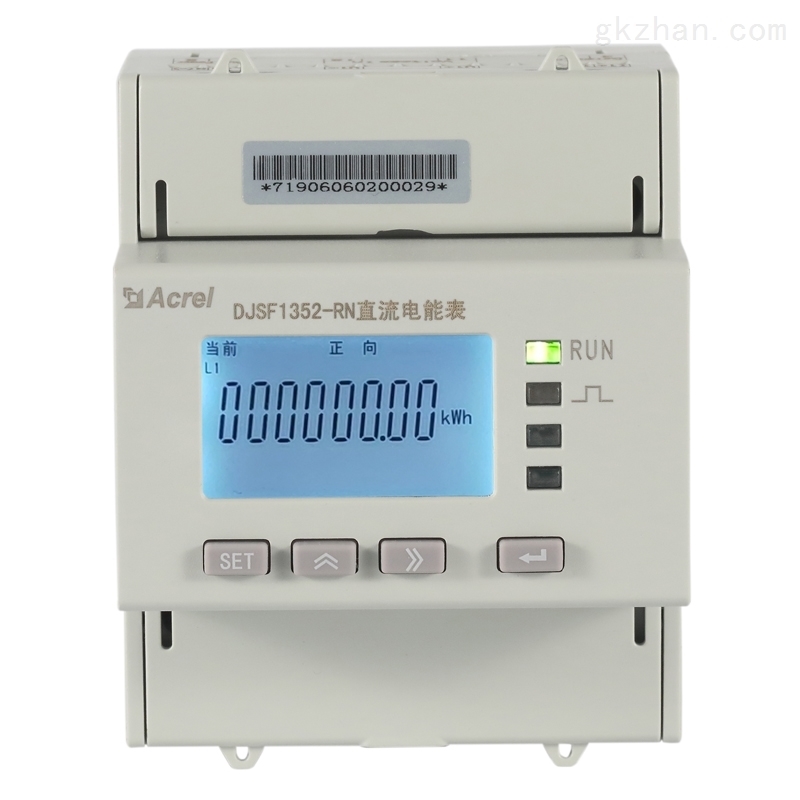

充电桩直流电能表的选型与安装指南

　　随着电动汽车产业的迅猛发展，直流充电桩作为快速补能的核心设施，其运营管理、计费结算与系统监控的精确性与可靠性至关重要。直流电能表作为充电桩中实现电能精确计量的核心部件，其选型配置与安装质量直接关系到充电交易的公平性、运营效率和长期运行稳定性。本文将系统性地提供一份针对充电桩直流电能表的选型与安装指南。


　　一、核心选型要素：匹配充电桩规格与运营需求

　　选型必须基于充电桩本身的技术参数和未来的运营规划。

　　1、基本电气参数匹配：

　　额定电压（Un）：必须覆盖充电桩的最大输出电压。常见直流充电桩电压等级有400V、750V、1000V，未来甚至更高。电能表的额定电压应等于或略高于此值，如1000V桩应选用Un=1000V或1200V的电能表。

　　额定电流（In）与最大电流（Imax）：需根据充电桩的最大输出电流选择。例如，对于额定电流125A、短时最大电流可达250A的充电桩，电能表的最大电流Imax应≥250A，额定电流In可选择为对应等级（如200A）。必须满足未来可能升级的电流需求。通常要求Imax≥1.2倍充电桩最大输出电流。

　　准确度等级：用于贸易结算的电能表，精度必须达到0.5S级或更高（如0.2S级），以满足国家计量法规（如JJG842）和运营计费的公平性要求。S级表示在宽电流范围内（通常从1%Ib至Imax）均能保持高精度。

　　2、功能与协议需求：

　　通信接口：RS485是工业标准，稳定可靠，常作为主通信接口。以太网（TCP/IP）​支持高速数据上传，适用于需要实时监控和云平台对接的场景。部分应用可能需要CAN总线与充电桩控制器深度集成，或无线通信（如4G/NB-IoT）用于分散式部署。

　　通信协议：必须支持充电桩运营管理系统要求的协议，如DL/T645（国网规约）、MODBUS-RTU是最基本的要求。对于更高级的应用，支持IEC61850或特定云平台协议将更具优势。

　　辅助功能：是否需要多费率计量、需量记录、事件记录（如失压、失流）、温度监测、直流绝缘监测辅助输入等高级功能。

　　3、环境适应性与认证：

　　工作温度范围：充电桩可能安装在户外，需适应严寒与高温，通常要求-40°C至+70°C。

　　防护等级：表计本体的防护等级至少应达到IP54（防尘、防溅水），如果安装在桩体外壳内且整体防护满足要求，可酌情降低。

　　认证与合规：必须取得CPA计量器具型式批准证书，并通过相关EMC电磁兼容、安规测试，确保在强电磁干扰的电力电子环境中稳定工作。

　　二、安装指南：确保计量准确与长期稳定

　　规范的安装是保证电能表性能和安全运行的关键。

　　1、安装位置选择：

　　电气原则：应安装在充电桩直流输出断路器之后、充电枪接口之前的直流母线上，确保计量的是实际输送给车辆的电能。

　　环境与物理原则：应选择在充电桩柜体内通风良好、远离强热源（如功率模块散热器）​的位置。便于观察（如有显示屏）和维护接线。避免强烈震动源。

　　方向要求：某些电能表对安装方向（垂直或水平）有明确要求，需严格按照说明书安装以保证计量精度。

　　2、电气接线规范：

　　电流测量：对于分流器方案，分流器应串联在主回路中，其电压信号线应采用双绞屏蔽线连接至电能表，且连线尽可能短，以减少干扰。接线务必牢固，接触电阻过大将导致严重误差甚至发热。对于霍尔传感器/磁通门传感器方案，同样需确保一次侧导体穿过传感器中心，信号线规范连接。

　　电压测量：电压取样线应直接从直流母排或断路器下桩头引出，连接至电能表电压端子，确保接触可靠。

　　通信与辅助电源线：

　　通信线（如RS485）：必须使用屏蔽双绞线，屏蔽层单端接地（通常在充电桩控制器侧）。走线应远离强电线路，平行间距至少大于20cm。总线两端需连接120Ω终端匹配电阻（根据协议要求）。

　　辅助电源：为电能表供电的直流或交流电源应稳定可靠，建议在电源入口增加小型滤波器或防雷器。

　　3、安装后检查与调试：

　　绝缘与导通检查：接线完成后，使用万用表检查各回路绝缘电阻及通断，确保无短路、断路。

　　上电初始化：上电后，检查电能表显示是否正常，通信地址、波特率等参数是否设置正确。

　　基本功能验证：在空载和轻载情况下，验证电能表的电压、电流显示值是否与充电桩系统监控值基本一致（需考虑测量点可能不同）。进行简单的充电启停测试，验证电能脉冲输出或通信数据是否正常累加。

　　系统联调：确保充电桩控制器能够正确读取电能表的累计电量、实时功率等数据，并用于计费和控制逻辑。

　　为充电桩选择并安装直流电能表，是一项兼顾技术匹配性、法规符合性及工程规范性的系统性工作。选型时需锚定精度、量程、通信、环境四大核心；安装时则要严守位置、接线、调试三个关键环节。一个优秀的选型与安装方案，不仅能够确保每一度电的精准计量，保障运营商与消费者的核心利益，更能通过可靠的数据采集，为充电桩的状态监控、能效分析、故障诊断和智能运维提供坚实的基础，从而支撑整个充电网络的高效、稳定、可信赖运营。在电动汽车普及浪潮中，对直流电能表这一“电能贸易公平秤”的精细化管理，正是充电基础设施走向成熟与专业化的重要标志。
