煤矿电力系统AM5微机保护装置解决方案

煤矿电力系统的守护神：安科瑞AM5微机保护装置如何解决行业痛点？

在煤矿行业中，电力系统的安全与稳定运行是保障生产顺利进行的关键。然而，煤矿电力系统面临着复杂的环境和严苛的工况，传统的保护装置往往难以满足需求。本文将深入探讨煤矿电力系统的行业背景、痛点，并介绍安科瑞AM5微机保护装置如何通过先进的技术和解决方案，成为煤矿电力系统的守护神。

一、煤矿电力系统的行业背景与痛点

1. 行业背景
煤矿电力系统是煤矿生产的核心动力来源，其稳定性和安全性直接关系到煤矿的生产效率和人员安全。煤矿电力系统通常包括高压配电、低压配电、变压器、电动机等设备，这些设备在运行中需要面对高负荷、频繁启停、恶劣环境等挑战。

2. 行业痛点

环境恶劣：煤矿井下环境复杂，存在高湿度、高粉尘、易燃易爆气体等不利因素，传统保护装置容易发生故障。

设备频繁启停：煤矿设备如风机、水泵等需要频繁启停，导致电流冲击大，容易引发保护装置误动作。

故障诊断困难：传统保护装置故障诊断能力有限，难以快速定位和排除故障，影响生产进度。

维护成本高：传统保护装置维护复杂，需要专业人员定期检修，增加了运营成本。

二、安科瑞AM5微机保护装置的解决方案

1. 产品概述

安科瑞AM5微机保护装置是一款集保护、控制、测量、通讯和监视功能于一体的高性能设备，适用于35kV及以下电压等级的电力系统。其硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活。

2. 产品特点

高性能硬件平台：采用主频为168MHz的处理器，16位同步采样A/D，每周波48点高速采样，实时并行计算，确保快速响应和精确保护。

丰富的接口资源：支持12路（可扩展到14路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压等，满足复杂电力系统的需求。

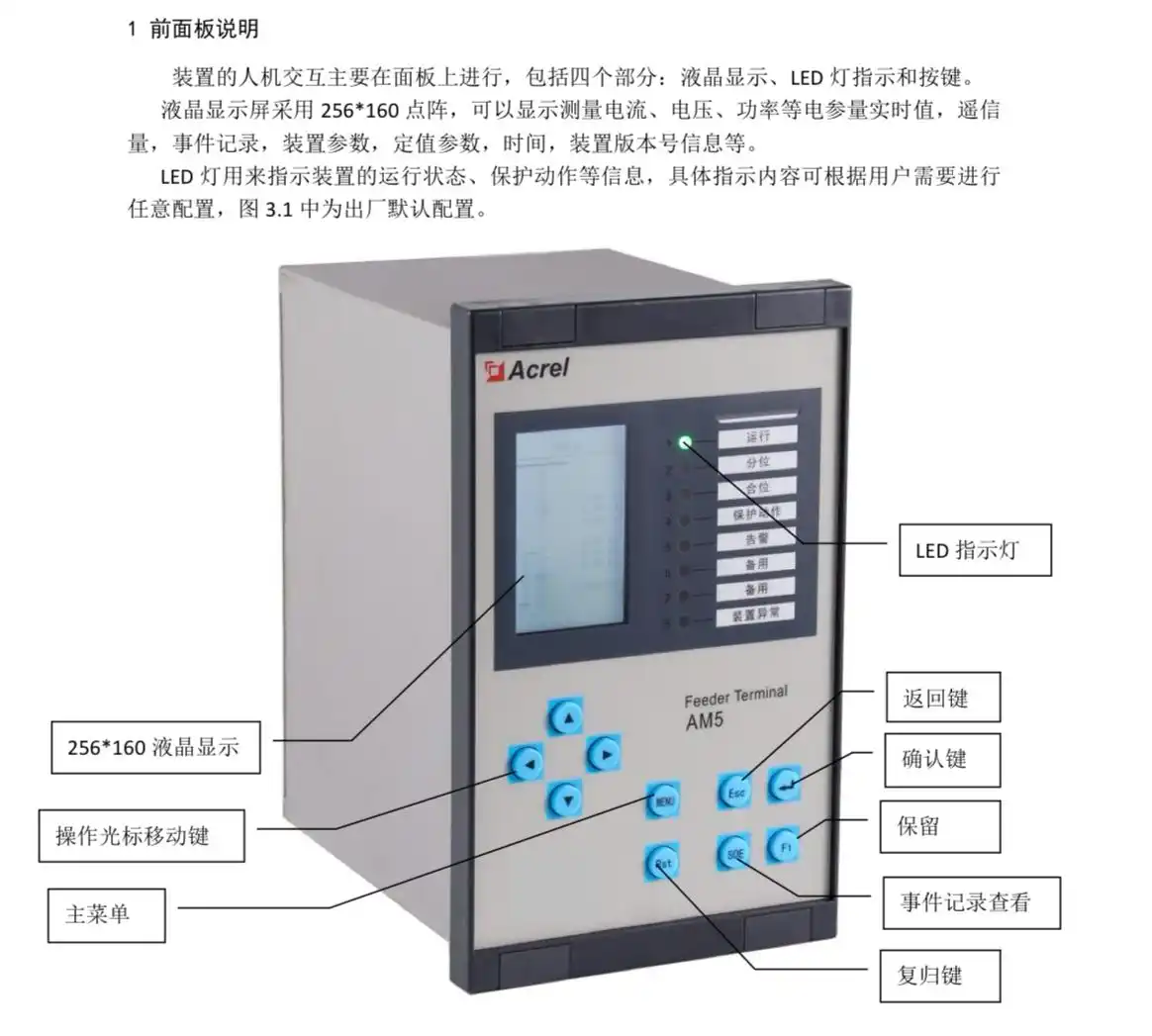

人性化设计：全汉化大屏幕液晶显示，菜单式操作简单便捷，保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器。

透明化记录：实时记录交流量、开入量、开出量和所有保护模块的状态，装置记录内部各元件动作行为、动作时间和录波数据，便于故障分析。

3. 案例分析

山东凯瑞英35kV变电站

项目需求

本项目35kV变电站为终端用户变，35kV采用单母线分段接线，为保障35kV变电站和各分 变电所一次设备稳定安全运行：需在35kV侧和10kV侧各高压开关柜配置微机保护装置， 智能操控无线测温一体化装置，以及变电站综合自动化系统Acrel-1000一套，实现对高压 柜的设备运行情况实时监视和保护。

配置方案

保护：2台35/10kV的主变按差动保护+主变高后备保护+主变低后备保护的方案配置，共计 2台AM5SE-D2、4台AM5SE-TB；3个子站10kV系统也按AM5SE系列微机保护来配置。总 计76台AM5SE。 测温：35kV站和10kV站都每面柜子配置无线测温传感器，用智能操控来显示温度及开关柜 综合状态。每面高压柜配置6点测温，其中PT柜选用ATE200电池型传感器、其他柜子选用 ATE400传感器，智能操控用ASD320，共计80余台。

组网拓扑

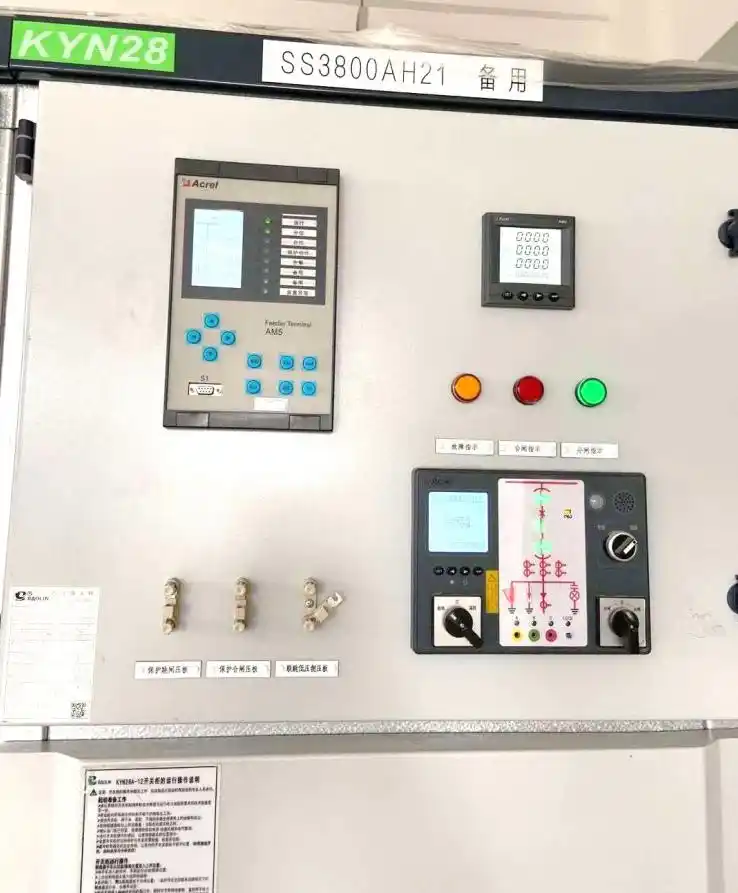

现场图片

通过本文的介绍，相信大家对安科瑞AM5微机保护装置有了更深入的了解。如果您正在寻找一款高性能、高可靠性的电力系统保护装置，请联系我们。
