安科瑞ANSVG-G-A混合动态滤波补偿装置产品简介及案例分析

由于电力电子技术的快速发展，电网中出现了大量非线性负载和不平衡负荷以及新的发电方式与储能方式的推广使用。这些设备的使用导致了电能质量问题的产生，并时刻影响着日常生产工作。因此有许多场合在无功补偿的同时，进行谐波治理。

如使用静止无功发生器+有源滤波器两种设备来治理，不仅投入成本高，占地面积也较大，而混合动态滤波补偿装置正是将此两种产品功能有机结合在同一个产品中形成的，此时用混合动态滤波补偿装置来进行治理的优势就十分明显。

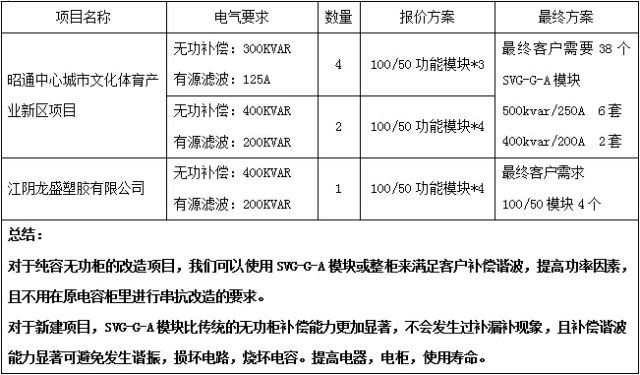

近期售前回馈信息中，大多改造项目的电容柜中都是纯容电容柜，如要使用APF治理谐波，还需要在原来电容柜中进行14%串抗，而混合动态滤波补偿装置可以在保留原电容柜的情况下扩容且治理谐波。

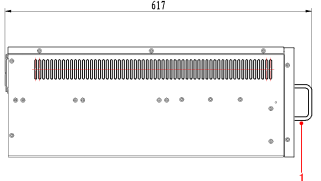

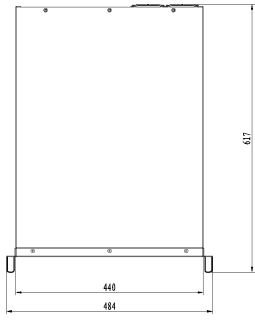

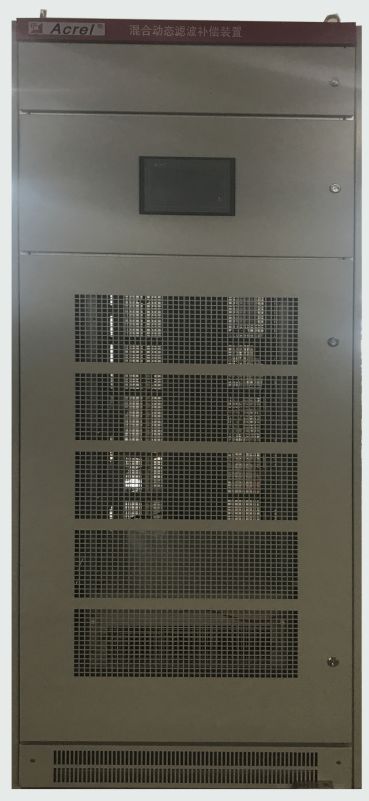

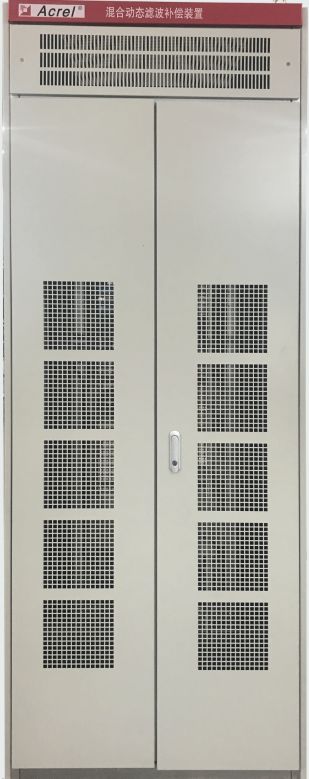

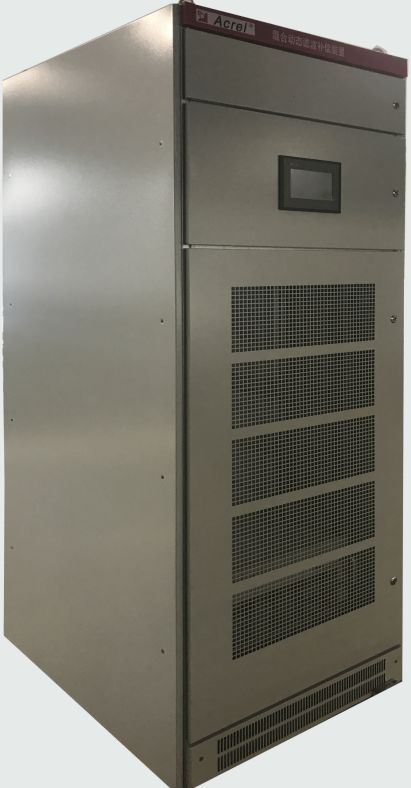

混合动态滤波补偿装置是一种用于补偿无功，滤除谐波，提高功率因数，实现无极补偿效果的新型电力电子装置；智能控制系统主动根据系统的线性动态需求，自动调节有源及无源模块的输出配比；ANSVG-G-A整机主要是由ANSVG-G-A模块并联、通讯组成；能完成更大容量的无功谐波电流的补偿，整机通过一个7寸触摸屏实现人机交互。触摸屏通过RS485与ANSVG-G-A模块进行通信。

●动态补偿无功功率：线性输出，无功功率全容性-全感性输出，补偿后系统功率因数≥0.99并且响应时间<5ms。

●整柜容量：50kvar+25A～500kvar+250A

●分相补偿能力：具备100%的分相补偿能力，且可治理三相不平衡。

●性能稳定：采用全控型电力电子器件及先进的瞬时无功理论算法，避免了采用传统型LC无功补偿模块容易出现的谐振问题，可靠性高。

●线路状态采集：检测设备所在的需补偿线路的电压、电流值及其波形、功率因数、谐波含量等重要电能质量参数。

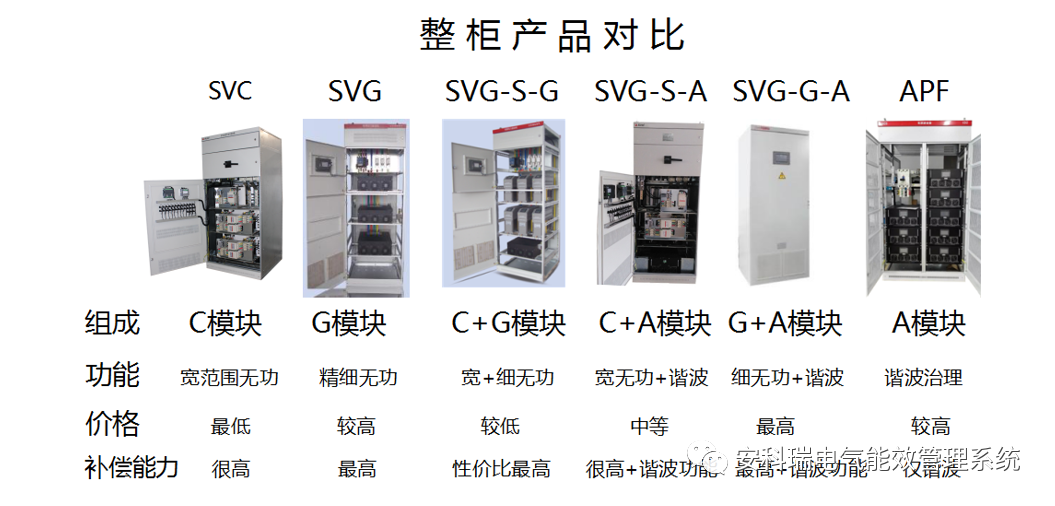

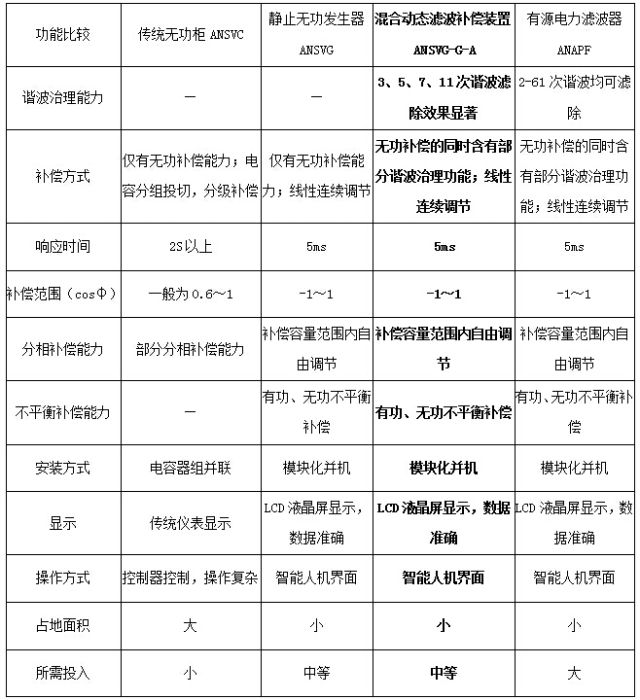

ANSVG-G-A相对于除了适用环境更广之外，在常规配电环境中使用时，也具有优良的性能，且其无功+谐波一体式的输出模式拥有更广的适用群体。

混合动态滤波补偿装置不仅在治理性能上有不俗的表现，在技术特性及客户体验方面也有着显著的优势，具体表现为以下几点：

（1）适用于任何电网系统阻抗，不会发生谐振；

（2）可根据负载使用变化随时增、减设备的容量（加、减模块数量即可，并对人机界面作相应参数设置）；

（3）每个模块单独安装散热单元，并可在柜体上加装散热风扇，散热效果良好，故障率低；

（4）多个模块之间虽有通讯连接，但各台的故障并不会相互影响其它模块继续工作（补偿容量会相应减小）；

（5）后期维护方便，可实现故障模块单独维修、更换；维护期间其它设备可持续工作；

（6）方便备货，生产周期短，即使是非常规要求产品亦能保证及时投入使用，确保客户经济利益；

（7）功能集成化，在一个触摸屏上选择无功补偿与有源滤波输出容量，一体化启停控制。

安科瑞混合动态滤波补偿装置集电能监测、设备保护、通讯功能于一体，且具有强大的无功补偿和谐波治理能力，可应对各种无功补偿和谐波治理需求的场合。其治理效果一则加强了电网的输配电能力，降低损耗；二则避免了用户因功率因数不足而被罚款，为用户带来了极大的经济效益；三则提高了电网的电能质量，消除系统谐波，保障了用电设备的工作精度和使用寿命。由此可见，混合动态滤波补偿装置的使用对供用电双方都有益，既提高了电能质量,保证了设备运行性能和寿命，又创造了经济效益，实现了双方的共赢。
