DJSF1352壁挂直流充电桩电能表光伏储能用表

DJSF1352壁挂直流充电桩电能表光伏储能用表

一. 概 述
DJSF1352 型电子式直流电能表采用液晶显示，具有 RS485 功能可与微机进行数据交换。适合充电桩直流 计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼 宇自动化等现代供配直流电系统。
二.主要功能
具有正向，反向有功电能量计量功能，组合电能=正向+反向；
电压、电流、功率测量；
上 12 个月结算功能；
具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于 5 分钟， 在零点前后十分钟内不准校时，每天只允许校时一次；
三.型号说明

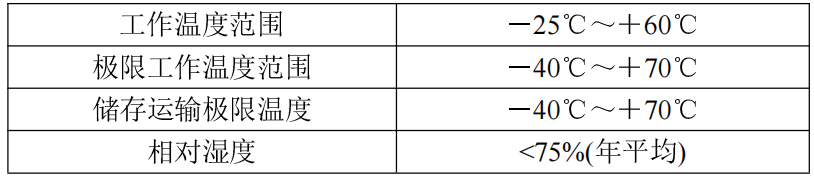

3、技术指标

4、产品功能

5、接线端子

六.安装使用

6.1 外观尺寸

电能表应安装在室内使用，安装电能表的底板应放在坚固耐火的墙上，建议安装高度为 1.8m 左右。 空气中无腐蚀性气体。电表上部有挂钩螺钉孔用 M4 挂钩螺钉，电表下部有 2 个安装孔用 M5*35 自攻螺钉 固定在接线板上(下图)。（单位：mm）
