ADW200-D24/4S导轨多回路电力仪表
1 产品简介
功能:
ADW2xx系列导轨式多回路电力仪表主要用于低压三相回路全电参量测量,同时可选择四个回路的电流输入。可直接或间接测量电压、电流、功率、功率因数、相角、不平衡度、谐波等参数。 还可通过其RJ45接口扩展辅助功能,实现DI、DO、测温、剩余电流测量,以及2G、4G、LoRa、LoRaWan、NB-Lot无线通信功能。
应用范围:
ADW2xx系列导轨式多回路电力仪表方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。
订货范例:ADW200-D24/4S导轨多回路电力仪表
具体型号:ADW200-D10-4S-MK
技术要求:100A
通讯协议:RS485接口、Modbus-RTU协议
辅助电源:AC/DC 85~265
2 技术参数

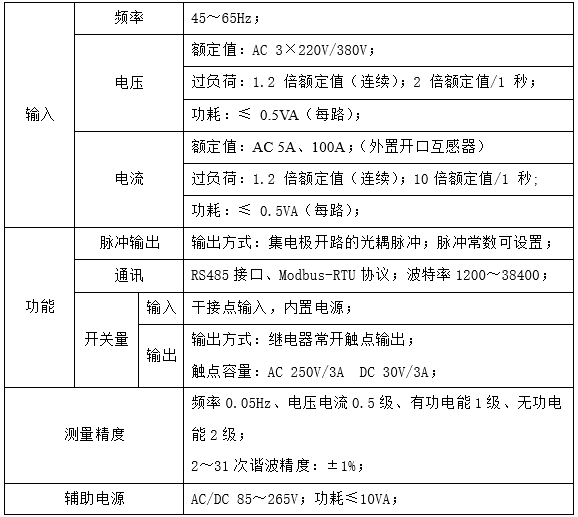

主要技术参数:
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bbd7a51c60a254f4cc52fecc8a175d27116e2becca347d38f.png)

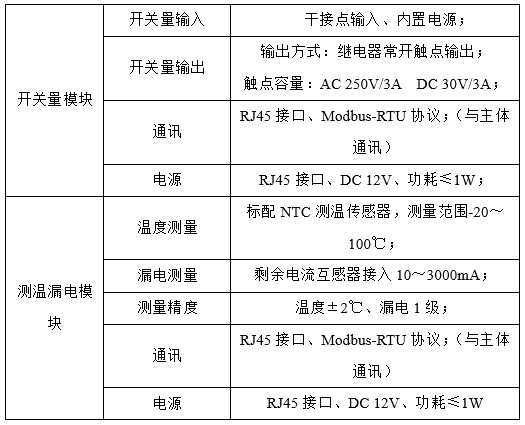

模块技术参数:
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bee04f7da256cc91a0d9d5393676b8875267b7187c9a96100.png)
其他技术参数:
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b142ab7c6df15dce1c9072df827c386994e55b147b8fff3bb.png)
3 产品选型
4 外形尺寸

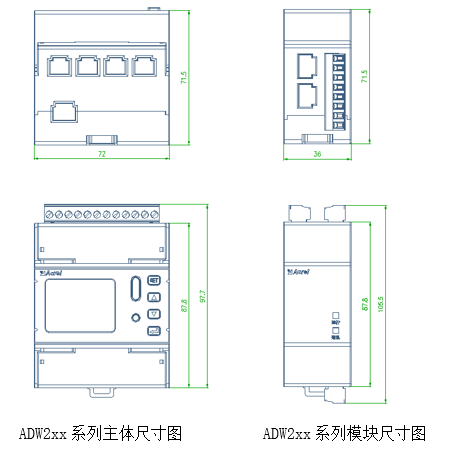

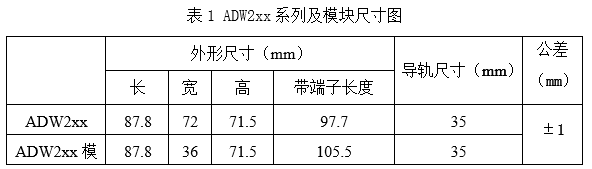

ADW2xx系列主体及模块尺寸图:
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bf1973cf2e878e4001c3837a0b1a13b7abf05736cdca275fd.png)
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b73d0872d583716f303d578d799fcd8a0c11f9bbe4fd5da47.png)
配套互感器外形尺寸:
![](https://img65.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bffcc084c5102e36f1ad17ebe3ba93f2f7452667bb05dcb28.png)
