安科瑞ADW220-D10-4S多回路电力仪表
1 产品简介
功能:
ADW2xx系列导轨式多回路电力仪表主要用于低压三相回路全电参量测量,同时可选择四个回路的电流输入。可直接或间接测量电压、电流、功率、功率因数、相角、不平衡度、谐波等参数。 还可通过其RJ45接口扩展辅助功能,实现DI、DO、测温、剩余电流测量,以及2G、4G、LoRa、LoRaWan、NB-Lot无线通信功能。
应用范围:
ADW2xx系列导轨式多回路电力仪表方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。
订货范例:
具体型号:安科瑞ADW220-D10-4S多回路电力仪表
技术要求:100A
通讯协议:RS485接口、Modbus-RTU协议
辅助电源:AC/DC 85~265
2 技术参数
主要技术参数:
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b3e76aea9fea44c503118a94ede8b81206e01008f86ff92e4.png)

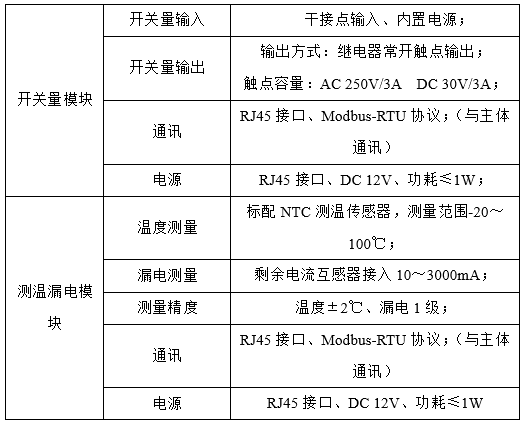

模块技术参数:
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b43e40b286317b863edaadb2f920b619565e1332f08da2f75.png)

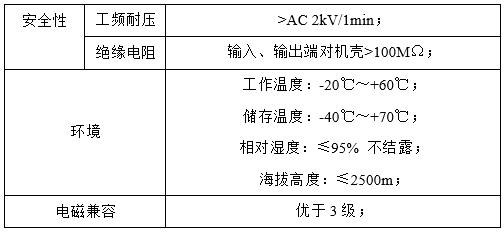

其他技术参数:
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bac12d7466bb1373291b28dd65660fea874e0f9da37d26540.png)
3 产品选型
4 外形尺寸
ADW2xx系列主体及模块尺寸图:
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b73d0fe57752bf21be22ca4c299b936b6d8150ba77e28aabe.png)
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15bebddad1358fad1d3931fe7fd66beefee7edd4adf17edf167.png)
配套互感器外形尺寸:
![](https://img68.gkzhan.com/gxhpic_cb0c382acd/1b082722e7f6039b51a59ba34a2db15b410213846bf437687fbaec4aca8ff9640e83f052fa7d621c.png)
